La pente dépend du contenant, de sa masse, des galets et de la vitesse souhaitée ; elle doit être testée avec les charges réelles et sécurisée par des butées.
La pente d'un rack gravitaire dépend du contenant utilisé, de sa masse et du frottement des galets ; elle se règle par essai avec les charges réelles plutôt que par une valeur théorique fixe.
Éléments à définir
| Critère | Ce qu'il faut vérifier |
|---|---|
| Contenant | Type et matériau, influence directe sur le frottement |
| Masse chargée | Poids du contenant plein, pas seulement à vide |
| Galets ou rouleaux | Type d'équipement conditionnant la fluidité d'écoulement |
| Vitesse souhaitée | Écoulement contrôlé, ni trop lent ni trop rapide |
| Butées | Sécurisation de la zone de prélèvement en bout de course |
Logique de conception
- Tester avec le contenant chargé réel. Un contenant vide ne reflète pas le comportement observé une fois rempli.
- Ajuster la pente progressivement. Partez d'une pente faible et augmentez-la jusqu'à obtenir un écoulement régulier.
- Vérifier la régularité sur toute la longueur du niveau. Un écoulement irrégulier peut indiquer une pente insuffisante ou un défaut d'alignement.
- Sécuriser la zone de prélèvement avec des butées. Une pente correctement réglée doit toujours être complétée par une butée en fin de course.
Calculer puis tester la pente
La pente en pourcentage se calcule ainsi : pente = différence de hauteur ÷ longueur utile × 100. Une chute de 60 mm sur 2 000 mm correspond donc à 3 %. Cette valeur n’est pas une recommandation universelle : le bac, sa masse, les galets, les frottements, le freinage en fin de course et l’état du rail changent le résultat. Validez toujours la pente avec le contenant le plus léger et le plus lourd avant de figer les niveaux.
Produits et solutions associés
- Pieds et roulettes
- Rayonnage gravitaire Lean
- Profilé Rond D28L

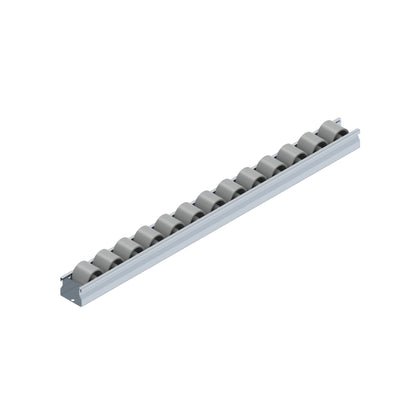

- Rail à galets D28

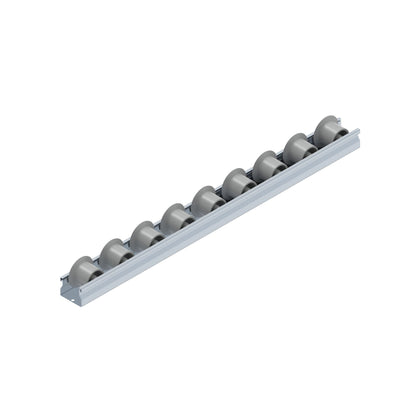

- Rail à galets avec joue D28SK
Articles complémentaires
- Comment intégrer un panneau dans une structure en profilés aluminium ?
- Roulette fixe, pivotante ou avec frein : laquelle choisir ?
Questions fréquentes
Une pente plus forte est-elle toujours préférable pour un écoulement plus rapide ?
Non, une pente excessive peut provoquer un écoulement trop rapide et un choc des contenants contre la butée ; l'objectif est un écoulement régulier et maîtrisé.
Faut-il une pente différente selon le type de bac utilisé ?
Oui, le matériau et le poids du bac influencent le frottement sur les rails ou rouleaux, ce qui modifie la pente nécessaire pour un écoulement fluide.
Comment savoir si la pente est correctement réglée ?
Un contenant chargé doit avancer de façon régulière jusqu'à la butée sans s'arrêter en cours de course ni accélérer excessivement en fin de parcours.
Les butées sont-elles obligatoires même avec une pente faible ?
Oui, elles restent nécessaires quelle que soit la pente pour éviter qu'un contenant ne poursuive sa course au-delà de la zone de prélèvement.
Faut-il revoir la pente si le contenant change en cours d'exploitation ?
Oui, un changement de contenant ou de poids transporté peut modifier le comportement d'écoulement et justifier un nouveau réglage de la pente.
