Le choix dépend de la largeur et de la forme de rainure, du filetage, de la charge, du sens d'introduction et du besoin de repositionnement.
Le choix entre écrou et coulisseau dépend surtout du sens d'introduction possible et du besoin de repositionner ou non l'accessoire après montage.
Compatibilités à vérifier
| Critère | Ce qu'il faut vérifier |
|---|---|
| Largeur de rainure | Compatibilité directe avec la référence choisie |
| Filetage | Diamètre et pas adaptés à la visserie utilisée |
| Sens d'introduction | Par l'extrémité de la rainure ou directement par la face |
| Charge supportée | Surface d'appui différente selon écrou ou coulisseau |
| Besoin de repositionnement | Détermine l'intérêt d'un coulisseau plutôt qu'un écrou fixe |
Méthode de choix
- Vérifier la largeur de rainure. Chaque référence est dimensionnée pour une largeur précise, non interchangeable entre familles.
- Déterminer le sens d'introduction possible. Une structure déjà assemblée peut limiter l'accès par l'extrémité de la rainure.
- Évaluer le besoin de repositionnement. Un point de fixation appelé à évoluer justifie un coulisseau plutôt qu'un écrou fixe.
- Confirmer la charge admissible. La surface d'appui de la référence choisie doit être cohérente avec la charge du point de fixation.
Produits et solutions associés
- Vis, écrous et coulisseaux

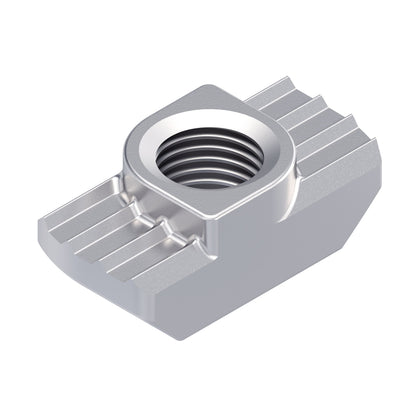

- Écrou à tête rectangulaire
- Coulisseau Acier

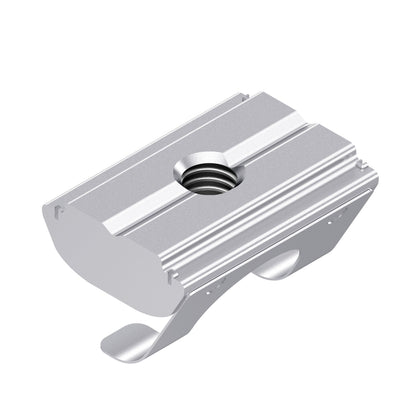

- Coulisseau orientable avec ressort

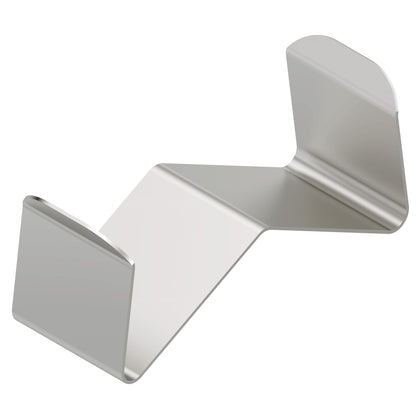

- Ressort pour coulisseau
Articles complémentaires
- Équerre avec ou sans visserie : que faut-il commander ?
- Écrou marteau, coulisseau acier ou coulisseau à ressort : quelles différences ?
Questions fréquentes
Un écrou peut-il être remplacé par un coulisseau sans autre modification ?
Généralement oui pour une même largeur de rainure, sous réserve que le filetage et la charge admissible correspondent au besoin.
Le coulisseau est-il toujours préférable à l'écrou marteau ?
Non, l'écrou marteau reste pertinent pour un montage rapide sans besoin de repositionnement ultérieur ; le coulisseau apporte un avantage surtout en cas d'ajustement fréquent.
Peut-on introduire un accessoire directement par la face de la rainure ?
Cela dépend de la référence : certains coulisseaux sont conçus pour une introduction latérale, d'autres nécessitent un passage par l'extrémité.
Comment vérifier la charge admissible d'un écrou ou coulisseau ?
Cette information figure sur la fiche technique du produit et doit être comparée à la charge réelle attendue sur le point de fixation.
Faut-il un type différent selon que la structure est fixe ou démontable ?
Une structure fréquemment démontée tire souvent avantage d'un coulisseau plus facile à repositionner, sans devoir désassembler la structure.
