Le choix dépend de la masse, de la rigidité et du besoin de raccorder des accessoires ou des composants compatibles avec une rainure.
Le choix entre ces trois références dépend surtout du besoin de rainure pour fixer des accessoires et du niveau de rigidité recherché pour la structure.
Éléments à définir
| Critère | Ce qu'il faut vérifier |
|---|---|

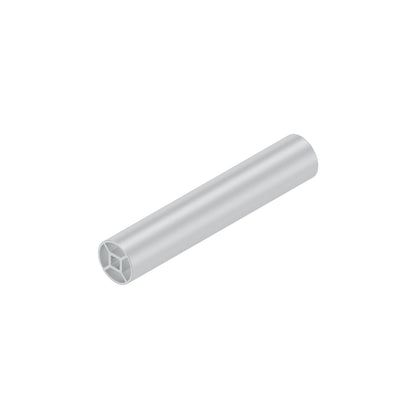

| D28 | Tube simple, sans rainure, structures basiques |
| D28L | Tube avec rainure, permet la fixation d'accessoires |

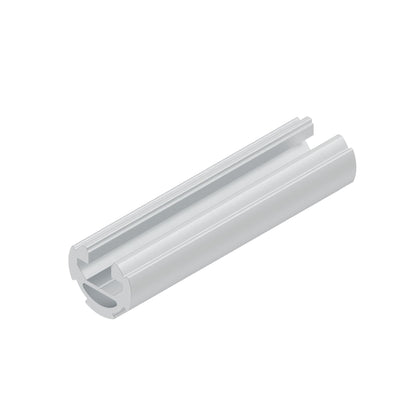

| D28L R10 | Variante compatible avec les accessoires rainure 10 |
| Masse et rigidité | Différences à vérifier sur la fiche technique de chaque référence |
| Compatibilité accessoires | La rainure détermine les connecteurs et adaptateurs utilisables |
Logique de conception
- Déterminer le besoin de fixation d'accessoires. Sans accessoire à fixer sur le tube lui-même, le D28 simple peut suffire.
- Vérifier la compatibilité avec les connecteurs prévus. Le D28L R10 s'adresse spécifiquement aux montages nécessitant une interface rainure 10.
- Comparer la rigidité selon l'application. La masse et l'inertie diffèrent légèrement d'une référence à l'autre, à vérifier sur leurs fiches techniques respectives.
- Anticiper une évolution future de la structure. Un tube avec rainure (D28L) offre plus de flexibilité pour ajouter des accessoires ultérieurement.
Compatibilité à retenir
D28 désigne le tube rond sans rainure longitudinale destinée aux accessoires. D28L apporte l’interface EcoShape pour les raccords et supports. D28L R10 ajoute une interface adaptée à la rainure 10. La compatibilité ne doit pas être déduite du seul diamètre extérieur : vérifiez le plan de section et la référence du connecteur ou de l’adaptateur.
Produits et solutions associés
Articles complémentaires
- Qu’est-ce que le système tubulaire EcoShape Bosch Rexroth ?
- EcoShape ou profilé aluminium carré : quel système choisir ?
Questions fréquentes
Le D28L R10 est-il compatible avec les accessoires D28L standards ?
Sa rainure est spécifiquement dimensionnée pour une interface rainure 10 ; la compatibilité avec les accessoires D28L classiques doit être vérifiée au cas par cas.
Peut-on mélanger D28 et D28L sur une même structure ?
Oui, c'est une pratique courante : D28 sur les éléments ne nécessitant pas de fixation d'accessoire, D28L là où des connecteurs ou supports doivent être ajoutés.
Le D28L est-il plus lourd que le D28 ?
La présence de la rainure peut légèrement modifier la répartition de matière ; la différence exacte de masse figure sur les fiches techniques respectives.
Comment reconnaître visuellement un D28L d'un D28 ?
Le D28L présente une rainure longitudinale visible sur le tube, absente sur le D28 simple.
Peut-on percer un D28 pour y fixer un accessoire non prévu pour la rainure ?
Un perçage reste possible pour des cas particuliers, mais il est préférable de privilégier un D28L si des fixations sont prévues dès la conception.
