Les usinages se définissent à partir du mode d'assemblage, de l'accès aux vis et de la position finale des accessoires ; ils doivent être cotés depuis une origine non ambiguë.
Les usinages complémentaires (perçage, taraudage, coupe d'angle) se définissent à partir du mode d'assemblage retenu, pas l'inverse : l'accessoire choisi impose sa propre géométrie d'usinage.
Points de contrôle avant commande
| Critère | Ce qu'il faut vérifier |
|---|---|
| Perçage | Passage de vis pour équerres, platines ou charnières |
| Taraudage | Filetage direct dans le profilé pour une fixation sans écrou |
| Coupe d'angle | Découpe à 45° ou autre angle pour les liaisons non perpendiculaires |
| Origine de cotation | Point de référence pour positionner chaque usinage |
| Accès à l'accessoire | Espace nécessaire pour visser une fois la structure assemblée |
Démarche de sélection
- Partir de l'accessoire retenu. Chaque équerre ou platine impose un plan de perçage précis, disponible sur sa fiche technique.
- Définir une origine de cotation unique. Tous les usinages d'une même pièce doivent être positionnés depuis le même point de référence.
- Vérifier l'accès au serrage. Un perçage mal positionné peut rendre le vissage impossible une fois la structure assemblée.
- Utiliser un gabarit pour les perçages répétitifs. Un gabarit de perçage garantit la reproductibilité sur une série de pièces identiques.
Produits et solutions associés
- Outils

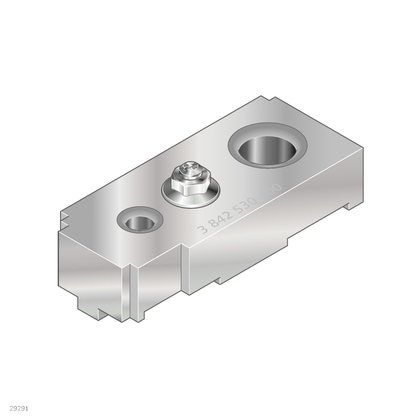

- Gabarit de perçage Ø9.8 Ø17 Ø21 R10 45-60
- Profilé Aluminium 20x20
- Profilé Aluminium 40x40L
- Profilé Aluminium 45x45L
Articles complémentaires
- Quelle tolérance attendre d’une découpe de profilé aluminium sur mesure ?
- Quelle longueur de profilé commander pour limiter les chutes et le transport ?
Questions fréquentes
Le taraudage direct dans le profilé est-il fiable dans le temps ?
Il convient aux fixations peu sollicitées ou démontées rarement ; pour un montage fréquemment démonté, un écrou dans la rainure reste souvent préférable.
Comment garantir la reproductibilité des perçages sur plusieurs pièces identiques ?
L'utilisation d'un gabarit de perçage dédié permet de reproduire exactement le même positionnement d'une pièce à l'autre.
Faut-il usiner avant ou après la découpe à longueur ?
La découpe à longueur est généralement réalisée en premier, puis les usinages complémentaires sont positionnés à partir des cotes définitives de la pièce.
Un mauvais positionnement de perçage est-il rattrapable ?
Rarement de façon propre ; il est préférable de valider le plan de perçage à partir de la fiche de l'accessoire avant de lancer l'usinage.
Où trouver le plan de perçage exact d'une équerre ou d'une platine ?
Il figure sur la fiche technique du produit correspondant, généralement avec les cotes de positionnement des trous.
