À matière et série comparables, le 40x80 offre davantage de rigidité dans son axe fort ; son orientation doit toutefois correspondre au sens réel de la flexion.
Ces deux sections partagent la même largeur mais se distinguent par leur hauteur, donc par leur comportement selon l'axe de flexion sollicité.
Points de contrôle avant commande
| Critère | Ce qu'il faut vérifier |
|---|---|
| 40x40 | Section carrée, rigidité équivalente dans les deux axes |
| 40x80 | Section rectangulaire, rigidité renforcée dans l'axe long |
| Orientation | Sens de pose déterminant pour exploiter la rigidité du 40x80 |
| Portée | Distance entre appuis à mettre en relation avec la charge |
| Charge | Poids statique et dynamique supporté par la structure |
Démarche de sélection
- Identifier l'axe réellement sollicité. La flexion s'exerce généralement dans un sens privilégié : c'est cet axe qui doit guider le choix de section.
- Comparer à charge et portée équivalentes. Le 40x80 offre davantage de rigidité dans son grand axe, à condition d'être orienté correctement.
- Vérifier l'orientation au montage. Une pose inversée du 40x80 annule une grande partie de son avantage mécanique.
- Valider sur les cas limites. Pour une portée importante ou une charge dynamique, une confirmation technique évite les mauvaises surprises.
Repère mécanique issu du catalogue

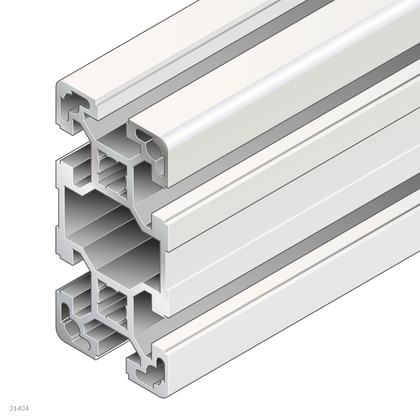

Dans le catalogue Bosch Rexroth, le 40x40L présente Ix = Iy = 9,1 cm⁴. Le 40x80L atteint 63,4 cm⁴ sur son axe fort mais 17,3 cm⁴ sur son axe faible. Son orientation compte donc autant que sa largeur : posé dans le mauvais sens, le gain de rigidité est nettement plus faible que ne le suggèrent les dimensions extérieures.
Produits et solutions associés
- Profilés
- Profilé Aluminium 40x40L
- Profilé Aluminium 40x80L
- Profilé Aluminium 20x20
- Profilé Aluminium 45x45L
Articles complémentaires
- Profilé aluminium 20x20, 30x30, 40x40 ou 45x45 : lequel choisir ?
- Profilé 45x45 ou 45x90 : quelle section pour une structure industrielle ?
Questions fréquentes
Le 40x80 est-il toujours plus résistant que le 40x40 ?
Uniquement dans son axe long et si l'orientation de pose est correcte. Dans l'axe court, ses caractéristiques se rapprochent de celles du 40x40.
Que se passe-t-il si le profilé 40x80 est mal orienté ?
La structure perd une grande partie du bénéfice de rigidité recherché ; une flexion plus importante que prévu peut apparaître sous charge.
Le 40x80 est-il plus lourd que deux profilés 40x40 ?
Le poids dépend de la longueur et de la version choisies ; il est préférable de comparer les fiches techniques exactes plutôt que de raisonner par approximation.
Peut-on utiliser du 40x80 uniquement pour les traverses ?
Oui, c'est un usage fréquent : les traverses portantes en 40x80 bien orientées, complétées par des montants en 40x40.
Comment vérifier la portée maximale admissible avant fléchissement visible ?
Ce calcul dépend de la charge, de l'appui et du module du matériau ; il doit être confirmé à partir de la fiche technique ou avec le service technique pour un cas exigeant.
