Le 45x45 convient aux montants et cadres courants ; le 45x90 est pertinent lorsque la portée, la charge ou les efforts dans un axe demandent davantage de rigidité.
Le passage du 45x45 au 45x90 se justifie lorsque la portée ou la charge dépassent ce que la section carrée peut absorber sans fléchissement notable.
Points de contrôle avant commande
| Critère | Ce qu'il faut vérifier |
|---|---|
| 45x45 | Montants et cadres courants, structure carrée |
| 45x90 | Rigidité renforcée dans l'axe long, portées plus importantes |
| Orientation | Sens de pose du 45x90 à définir selon l'axe sollicité |
| Portée | Distance entre appuis à confronter à la charge prévue |
| Vibrations | Sensibilité accrue à surveiller sur les grandes portées |
Démarche de sélection
- Évaluer la portée réelle. Une grande distance entre appuis favorise le passage à une section rectangulaire plus rigide dans son axe long.
- Confronter charge et section. Le 45x45 convient aux charges modérées sur portée standard ; au-delà, le 45x90 apporte une marge de sécurité.
- Vérifier l'orientation de pose. Le bénéfice du 45x90 dépend entièrement du bon alignement de son axe fort avec la charge.
- Anticiper les vibrations. Sur les grandes portées, une section plus rigide limite aussi les phénomènes de résonance.
Produits et solutions associés
- Profilés
- Profilé Aluminium 45x45L

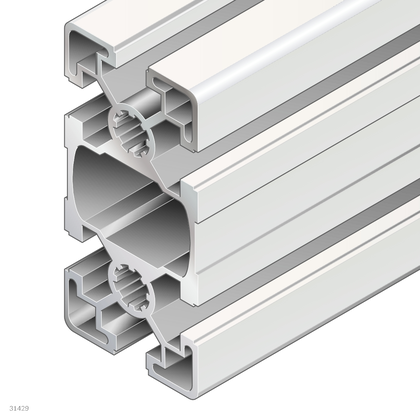

- Profilé Aluminium 45x90L
- Profilé Aluminium 20x20
- Profilé Aluminium 40x40L
Articles complémentaires
- Profilé 40x40 ou 40x80 : comment choisir selon la charge et la portée ?
- Profilé léger, standard ou lourd : que signifient réellement ces versions ?
Questions fréquentes
Le 45x90 remplace-t-il systématiquement le 45x45 sur les grandes structures ?
Non, uniquement lorsque la portée ou la charge le justifient. Sur une portée courte, le 45x45 reste souvent suffisant et plus économique.
Peut-on combiner 45x45 et 45x90 dans le même bâti ?
Oui, c'est fréquent : le 45x90 sur les traverses les plus sollicitées, le 45x45 sur les montants et éléments secondaires.
Le 45x90 est-il plus difficile à assembler ?
Non, les mêmes familles d'accessoires (rainure compatible) s'appliquent ; seule l'orientation de pose demande une attention particulière.
Comment savoir si ma structure est concernée par un risque de vibration ?
Une grande portée associée à une charge dynamique (machine, convoyeur) augmente ce risque ; une section plus rigide ou des appuis intermédiaires permettent de le limiter.
Faut-il un calcul spécifique avant de choisir le 45x90 ?
Pour une structure standard, la fiche technique suffit généralement ; pour un cas à charge élevée ou portée importante, une validation par le service technique est recommandée.
