Les petites sections conviennent aux cadres légers et compacts, tandis que les séries 40 et 45 répondent aux bâtis, postes et structures plus sollicités.
Ces quatre sections couvrent l'essentiel des besoins industriels courants, du petit cadre léger jusqu'au bâti fortement sollicité. Le choix se fait par élimination progressive à partir de l'usage réel.
Points de contrôle avant commande
| Critère | Ce qu'il faut vérifier |
|---|---|
| 20x20 | Cadres légers, protections, petits supports |

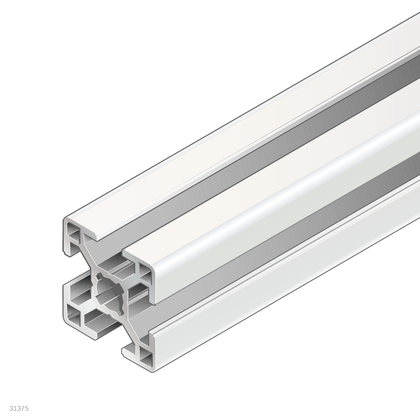

| 30x30 | Structures intermédiaires, gabarits, petits postes |
| 40x40 | Bâtis, postes de travail, structures courantes |
| 45x45 | Structures plus sollicitées ou de plus grande portée |
| Critère de choix | Charge, portée et niveau de sollicitation attendus |
Démarche de sélection
- Éliminer les sections trop faibles. Écartez d'emblée les sections qui ne couvrent manifestement pas la charge ou la portée visée.
- Comparer 2 sections proches. Confrontez les fiches techniques des deux candidates restantes plutôt que de trancher sur l'aspect visuel.
- Vérifier la compatibilité des accessoires. Chaque section a ses propres équerres et connecteurs ; anticipez la disponibilité de la gamme complète.
- Choisir la section la plus économe qui couvre le besoin. Une section surdimensionnée alourdit inutilement coût, poids et encombrement.
Produits et solutions associés
- Profilés
- Profilé Aluminium 20x20
- Profilé Aluminium 30x30
- Profilé Aluminium 40x40L
- Profilé Aluminium 45x45L
Articles complémentaires
- Rainure 6, 8 ou 10 mm : quelles différences et quels accessoires choisir ?
- Profilé 40x40 ou 40x80 : comment choisir selon la charge et la portée ?
Questions fréquentes
Le 30x30 peut-il remplacer le 40x40 pour économiser ?
Cela dépend de la charge et de la portée réelles : le 30x30 convient aux structures plus légères, mais ne doit pas être utilisé par défaut sur un bâti fortement sollicité.
Peut-on combiner du 20x20 et du 40x40 dans un même projet ?
Oui, c'est une pratique courante : la section la plus légère sert aux éléments secondaires, la plus robuste au bâti porteur, sous réserve de rainures compatibles.
Existe-t-il des sections intermédiaires entre ces quatre tailles ?
Le catalogue peut proposer d'autres largeurs selon les besoins ; la gamme 20/30/40/45 couvre toutefois la majorité des cas d'usage standards.
Le 45x45 est-il toujours préférable au 40x40 par sécurité ?
Non, un passage systématique à la section supérieure n'est pas nécessaire si la charge et la portée restent dans la plage couverte par le 40x40.
Comment vérifier qu'une section suffit pour ma portée ?
La fiche technique du profilé donne les caractéristiques d'inertie utiles à ce calcul ; en cas de doute, il est préférable de faire valider le choix par le service technique.
