Ces versions se distinguent principalement par leur quantité de matière, leur masse linéique et leurs caractéristiques d'inertie ; la désignation seule ne suffit pas pour dimensionner.
Léger, standard ou lourd décrivent des variantes d'une même section, avec une quantité de matière différente et donc une masse et une inertie différentes.
Points de contrôle avant commande
| Critère | Ce qu'il faut vérifier |
|---|---|
| Version légère | Moins de matière, masse réduite, rigidité plus limitée |
| Version standard | Compromis le plus utilisé pour les structures courantes |
| Version lourde (HR) | Matière renforcée, meilleure tenue sous charge élevée |
| Masse linéique | Poids au mètre, à vérifier sur la fiche technique |
| Compatibilité | Accessoires généralement communs entre versions d'une même section |
Démarche de sélection
- Identifier le niveau de sollicitation. Une charge élevée ou des chocs répétés orientent vers une version renforcée.
- Comparer les fiches techniques. La désignation seule ne suffit pas : les caractéristiques d'inertie doivent être vérifiées pour chaque version.
- Vérifier la compatibilité des accessoires. La plupart des versions d'une même section partagent la même rainure, donc les mêmes accessoires.
- Arbitrer poids contre rigidité. La version légère réduit le poids et le coût ; la version renforcée sécurise les cas exigeants.
Produits et solutions associés
- Profilés
- Profilé Aluminium 40x40L

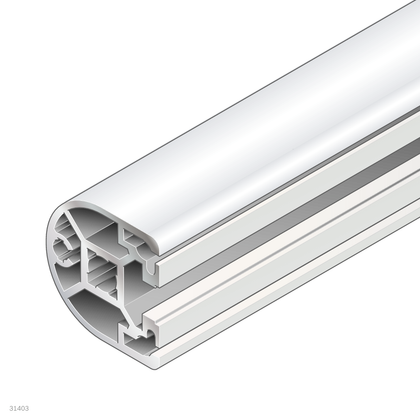

- Profilé Aluminium 40x40HR
- Profilé Aluminium 20x20
- Profilé Aluminium 45x45L
Articles complémentaires
- Profilé 45x45 ou 45x90 : quelle section pour une structure industrielle ?
- Que signifient 1N, 2N, 2NVS, 3N et 4N sur un profilé aluminium ?
Questions fréquentes
La version légère est-elle déconseillée en usage industriel ?
Non, elle convient très bien aux structures peu sollicitées. Le choix dépend de la charge réelle, pas du seul contexte industriel.
Les accessoires sont-ils identiques entre version standard et version HR ?
Généralement oui si la rainure est identique, mais une vérification sur la fiche technique reste recommandée avant commande.
Comment distinguer visuellement une version légère d'une version standard ?
La différence n'est pas toujours visible à l'œil nu ; la désignation de la référence et la fiche produit restent les sources fiables.
Le passage à une version renforcée change-t-il les dimensions extérieures ?
Généralement non, seule la quantité de matière interne change ; les dimensions hors tout et la rainure restent identiques au sein d'une même famille.
Dans quel cas privilégier systématiquement la version renforcée ?
Lorsque la structure subit des charges dynamiques, des chocs répétés ou protège une machine, une version renforcée limite les risques de déformation.
