Un poste ESD maîtrise les décharges électrostatiques susceptibles d'endommager les composants sensibles ; l'ensemble du poste et de son environnement doit être cohérent.
Un poste ESD maîtrise les décharges électrostatiques susceptibles d'endommager des composants sensibles ; il implique une cohérence entre le plan de travail, le mobilier et l'environnement proche.
Contraintes du poste à relever
| Critère | Ce qu'il faut vérifier |
|---|---|
| Plan de travail dissipatif | Surface conçue pour évacuer les charges électrostatiques |
| Mise à la terre | Continuité électrique entre le poste et la terre du bâtiment |
| Accessoires ESD | Bracelets, tapis et rangements compatibles avec la norme du poste |
| Environnement | Cohérence avec le sol et le mobilier environnant |
| Application typique | Électronique, composants sensibles, assemblage de cartes |
Méthode d’aménagement
- Identifier le niveau de sensibilité des composants manipulés. Cette exigence détermine le niveau de protection ESD réellement nécessaire.
- Vérifier la continuité de mise à la terre du poste. Un plan dissipatif sans mise à la terre correcte perd une grande partie de son efficacité.
- Compléter avec les accessoires ESD adaptés. Bracelet, tapis et rangements doivent partager la même logique de dissipation que le poste.
- Vérifier la cohérence avec l'environnement proche. Un poste ESD isolé dans un environnement non maîtrisé perd une partie de son intérêt.
Un plateau conducteur ne suffit pas
Un poste ESD doit appartenir à un dispositif cohérent : surface dissipative ou conductrice, liaison à la terre, accessoires compatibles, contrôle après montage et vérifications périodiques. Bosch Rexroth recommande de contrôler la résistance de dérivation après chaque assemblage puis à intervalles réguliers. La référence normative actuelle est l’IEC 61340-5-1:2024 ; les exigences doivent être adaptées à la sensibilité réelle des composants manipulés.
Produits et solutions associés
- Équipement poste de travail
- Poste de travail ESD avec console

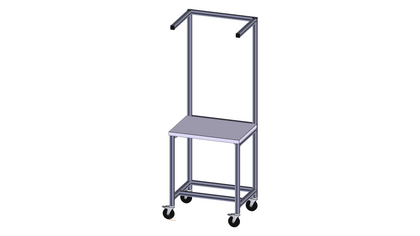

- Poste de travail ESD mobile avec console
- Poste de travail réglable en hauteur Essentiel
- Poste de travail fixe avec console, largeur variable
Articles complémentaires
- Quelle est la hauteur idéale d’un poste de travail industriel ?
- Comment dimensionner un poste de travail pour plusieurs opérateurs ?
Questions fréquentes
Un poste ESD fixe est-il toujours suffisant, ou faut-il une version mobile ?
Cela dépend de l'organisation de l'atelier : un poste ESD mobile permet de déplacer la protection électrostatique là où le besoin apparaît ponctuellement.
Comment vérifier que la mise à la terre d'un poste ESD est correcte ?
Un contrôle de continuité électrique entre le plan de travail et la terre du bâtiment permet de confirmer l'efficacité de la protection.
Les accessoires ESD sont-ils universels d'un poste à l'autre ?
Non, ils doivent être choisis en cohérence avec le système de dissipation du poste concerné pour garantir une protection homogène.
Un poste ESD nécessite-t-il un entretien particulier ?
Un contrôle périodique de la continuité de mise à la terre et de l'état du plan dissipatif est recommandé pour maintenir l'efficacité de la protection dans le temps.
Dans quels ateliers un poste ESD est-il obligatoire ?
Il est recommandé dès que des composants sensibles aux décharges électrostatiques sont manipulés, notamment en électronique et en assemblage de cartes.
Sources techniques
- IEC 61340-5-1:2024 — protection contre les phénomènes électrostatiques
- Bosch Rexroth — protection ESD des systèmes de production
