Dans la nomenclature Bosch Rexroth, le chiffre placé devant N indique le nombre de rainures accessibles, et non le nombre de faces fermées.
0N signifie qu’aucune rainure n’est accessible. 1N, 2N, 3N ou 4N indiquent respectivement une, deux, trois ou quatre rainures accessibles. Le suffixe VS distingue une autre disposition des rainures : 2N et 2NVS possèdent deux rainures, mais pas dans la même orientation. Il faut toujours lire le dessin de section.
Lire correctement les suffixes N
| Désignation | Lecture utile |
|---|---|
| 0N | Aucune rainure accessible |
| 1N | Une rainure accessible |
| 2N | Deux rainures accessibles selon la disposition standard de la section |
| 2NVS | Deux rainures accessibles disposées différemment de la version 2N |
| 3N / 4N | Trois ou quatre rainures accessibles ; le nombre total de positions dépend de la section |
Méthode de vérification
- Compter les interfaces nécessaires. Déterminez les orientations sur lesquelles des accessoires devront être fixés.
- Ouvrir le plan de section. Le suffixe seul ne permet pas de connaître la position des rainures.
- Comparer les propriétés mécaniques. Les versions N peuvent présenter des valeurs différentes de surface, d’inertie, de torsion et de masse.
- Vérifier les fixations. Une surface fermée n’accepte pas les mêmes accessoires qu’une rainure accessible.
Produits et solutions associés
- Profilés

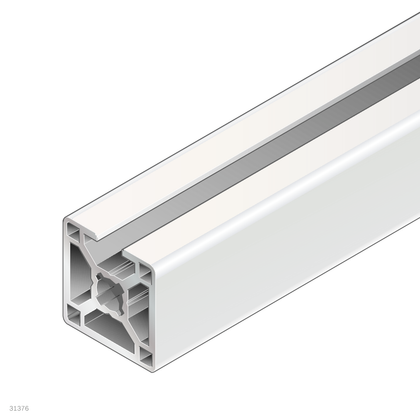

- Profilé Aluminium 30x30 1N
- Profilé Aluminium 45x45L 3N
- Profilé Aluminium 20x20
- Profilé Aluminium 40x40L
Articles complémentaires
- Profilé léger, standard ou lourd : que signifient réellement ces versions ?
- Comment lire Ix, Iy, Wx et Wy sur la fiche technique d’un profilé ?
Questions fréquentes
Quelle version choisir pour conserver une face lisse ?
Choisissez d’abord le nombre et l’orientation des rainures réellement nécessaires, puis comparez le dessin de section. Une désignation avec moins de rainures accessibles offre davantage de surfaces fermées, mais le suffixe N compte bien les rainures accessibles.
Le 4N peut-il recevoir des accessoires sur ses quatre faces ?
Oui, sur une section prévue avec quatre positions de rainure, 4N indique quatre rainures accessibles. La compatibilité exacte dépend toutefois de la section, de la largeur de rainure et de l’accessoire.
2N et 2NVS désignent-ils la même configuration ?
Non. Les deux versions possèdent deux rainures accessibles, mais leur orientation diffère. Le dessin de section permet de choisir la disposition adaptée au montage.
Ces versions peuvent-elles modifier la résistance mécanique ?
Oui. Une géométrie différente peut modifier la surface, les moments d’inertie, la torsion et la masse. Pour dimensionner une structure, comparez les valeurs de la référence exacte plutôt que le seul encombrement extérieur.
Le suffixe N suffit-il pour commander ?
Non. Il faut aussi vérifier la section, la série, la largeur de rainure, la version légère ou renforcée, la longueur et le plan de section.
Sources techniques
- Bosch Rexroth — catalogue officiel et dessins de section
- UNC Charlotte Industrial Solutions Laboratory — conventions de désignation Bosch Rexroth
