La largeur de rainure détermine directement la famille d'écrous, d'équerres et d'accessoires compatibles ; elle doit donc être arrêtée avant la commande de la structure.
La rainure n'est pas un simple détail esthétique : elle conditionne toute la famille d'accessoires utilisable par la suite. La choisir en dernier oblige souvent à changer des références déjà commandées.
Points de contrôle avant commande
| Critère | Ce qu'il faut vérifier |
|---|---|
| Rainure 6 mm | Structures légères, petits gabarits, faible densité d'accessoires |
| Rainure 8 mm | Standard le plus répandu pour bâtis moyens et postes de travail |
| Rainure 10 mm | Structures lourdes, fortes charges, grandes portées |
| Accessoires | Écrous, coulisseaux et équerres dimensionnés spécifiquement par largeur de rainure |
| Interfaces | Adaptateurs nécessaires pour relier deux rainures différentes |
Démarche de sélection
- Identifier la charge globale. Une rainure plus large accepte des fixations plus résistantes et plus nombreuses.
- Vérifier le catalogue d'accessoires. Chaque largeur de rainure a sa propre gamme d'écrous et d'équerres ; contrôlez la disponibilité avant de figer le choix.
- Anticiper les évolutions. Une rainure surdimensionnée facilite l'ajout futur d'accessoires plus lourds.
- Prévoir les adaptateurs si nécessaire. Une structure mixte (deux largeurs de rainure) reste possible via des pièces d'interface dédiées.
Produits et solutions associés
- Profilés

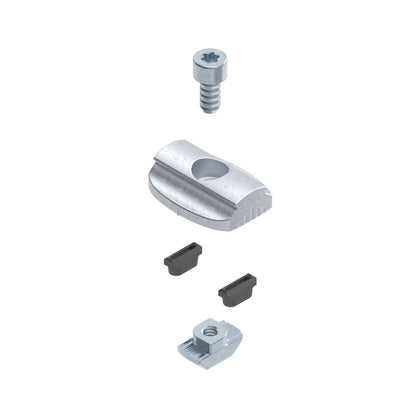

- Adaptateur R8 R10 EcoShape
- Profilé Aluminium 20x20
- Profilé Aluminium 40x40L
- Profilé Aluminium 45x45L
Articles complémentaires
- Comment choisir la dimension d’un profilé aluminium industriel ?
- Profilé aluminium 20x20, 30x30, 40x40 ou 45x45 : lequel choisir ?
Questions fréquentes
Peut-on assembler deux profilés de rainures différentes ?
Oui, à l'aide d'un adaptateur prévu pour la combinaison exacte des deux largeurs. Sans cette pièce, les accessoires standards ne sont pas compatibles.
La rainure 10 mm est-elle toujours plus solide que la 6 mm ?
La largeur de rainure influence la résistance des fixations, mais la résistance globale de la structure dépend aussi de la section du profilé. Les deux critères se complètent.
Comment identifier la rainure d'un profilé déjà en stock ?
La largeur est indiquée sur la fiche produit et généralement gravée ou visible sur la section elle-même. En cas de doute, une mesure directe au niveau de la fente reste la méthode la plus fiable.
Les écrous d'une rainure sont-ils interchangeables entre fabricants ?
Non, les tolérances varient d'un fabricant à l'autre. Il est recommandé d'utiliser des accessoires de la même gamme que le profilé pour garantir le glissement et le serrage.
Une rainure plus large complique-t-elle le montage ?
Non, la manipulation reste identique. Seul le choix des accessoires (écrous, coulisseaux) change selon la largeur retenue.
