Les fixes stabilisent la trajectoire, les pivotantes améliorent la manœuvrabilité et les modèles avec frein immobilisent le chariot pendant l'utilisation.
Ces trois types de roulettes répondent à des besoins différents : stabilité de trajectoire, manœuvrabilité, ou immobilisation ponctuelle du chariot pendant son utilisation.
Données d’usage à relever
| Critère | Ce qu'il faut vérifier |
|---|---|
| Roulette fixe | Stabilise la trajectoire, adaptée aux déplacements en ligne droite |
| Roulette pivotante | Améliore la manœuvrabilité, adaptée aux changements de direction |
| Roulette avec frein | Immobilise le chariot pendant le chargement ou l'utilisation |
| Combinaison courante | Fixes à l'arrière, pivotantes à l'avant sur un même chariot |
| Charge admissible | Critère à vérifier pour chaque référence retenue |
Méthode de dimensionnement
- Identifier le type de trajectoire dominant. Des déplacements majoritairement en ligne droite favorisent les roulettes fixes.
- Évaluer le besoin de manœuvrabilité. Un environnement encombré ou des virages fréquents orientent vers des roulettes pivotantes.
- Prévoir au moins une paire avec frein. Un chariot chargé ou utilisé en pente nécessite une immobilisation fiable.
- Vérifier la charge admissible de chaque référence. La charge totale du chariot chargé doit être répartie et couverte par l'ensemble des roulettes choisies.
Produits et solutions associés
- Pieds et roulettes
- Roulette fixe sans frein
- Roulette pivotante sans frein
- Roulette pivotante avec frein

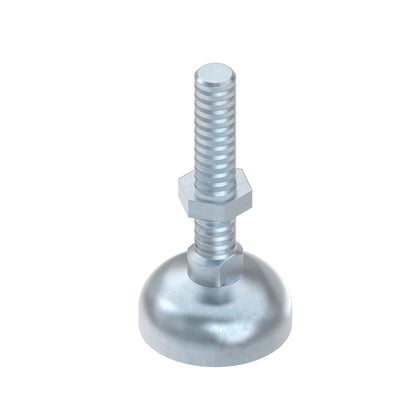

- Pied articulé
Articles complémentaires
- Comment calculer la pente et organiser les niveaux d’un rack gravitaire ?
- Comment calculer la charge admissible par roulette ?
Questions fréquentes
Faut-il uniquement des roulettes pivotantes pour un chariot facile à manœuvrer ?
Une combinaison de roulettes fixes et pivotantes offre souvent un meilleur compromis entre stabilité de trajectoire et facilité de manœuvre qu'un tout-pivotant.
Le frein est-il nécessaire sur toutes les roulettes du chariot ?
Non, une ou deux roulettes avec frein suffisent généralement pour immobiliser le chariot ; les autres peuvent rester sans frein.
Comment calculer la charge admissible totale d'un chariot ?
Il faut additionner la charge répartie sur l'ensemble des roulettes en tenant compte d'une marge de sécurité, plutôt que de diviser simplement le poids total par leur nombre.
Les roulettes fixes sont-elles plus durables que les pivotantes ?
Leur durabilité dépend surtout de la qualité de la référence et du sol utilisé, pas uniquement du type fixe ou pivotant.
Peut-on changer uniquement certaines roulettes sans remplacer tout le jeu ?
Oui, à condition de respecter la même charge admissible et le même diamètre pour conserver un chariot stable et de niveau.
Sources techniques
- Blickle — calcul de la capacité de charge des roulettes
- Bosch Rexroth — catalogue des éléments mécaniques
Besoin d’une validation technique ?
Pour une configuration particulière, une cote fonctionnelle ou un dimensionnement engageant la sécurité, transmettez les données du projet à Clé de 13 : parler de mon projet.
