Bosch Rexroth

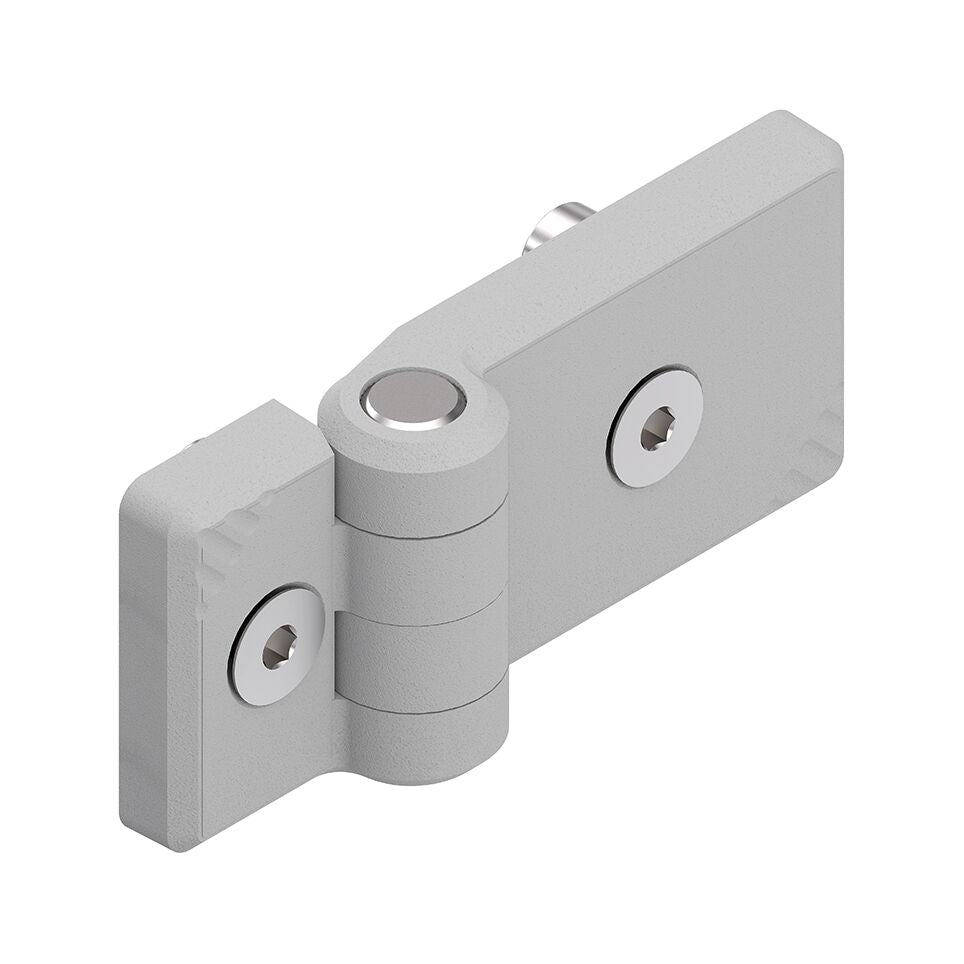

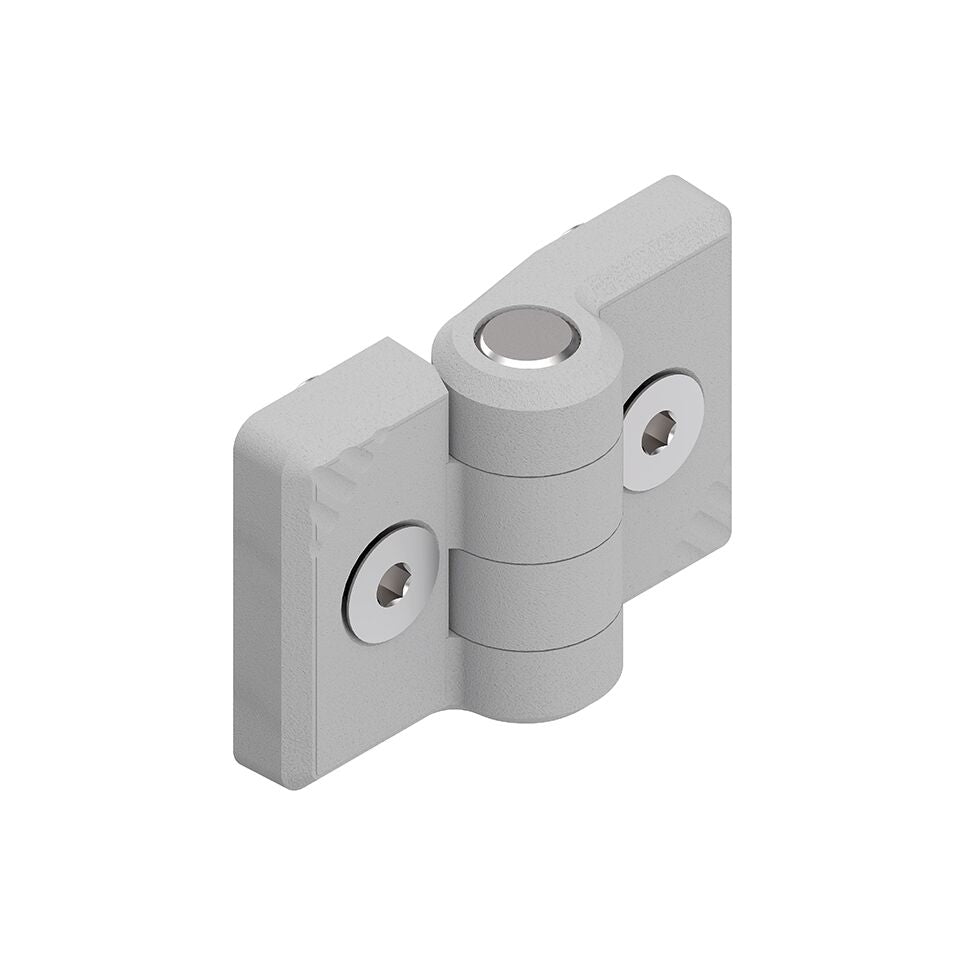

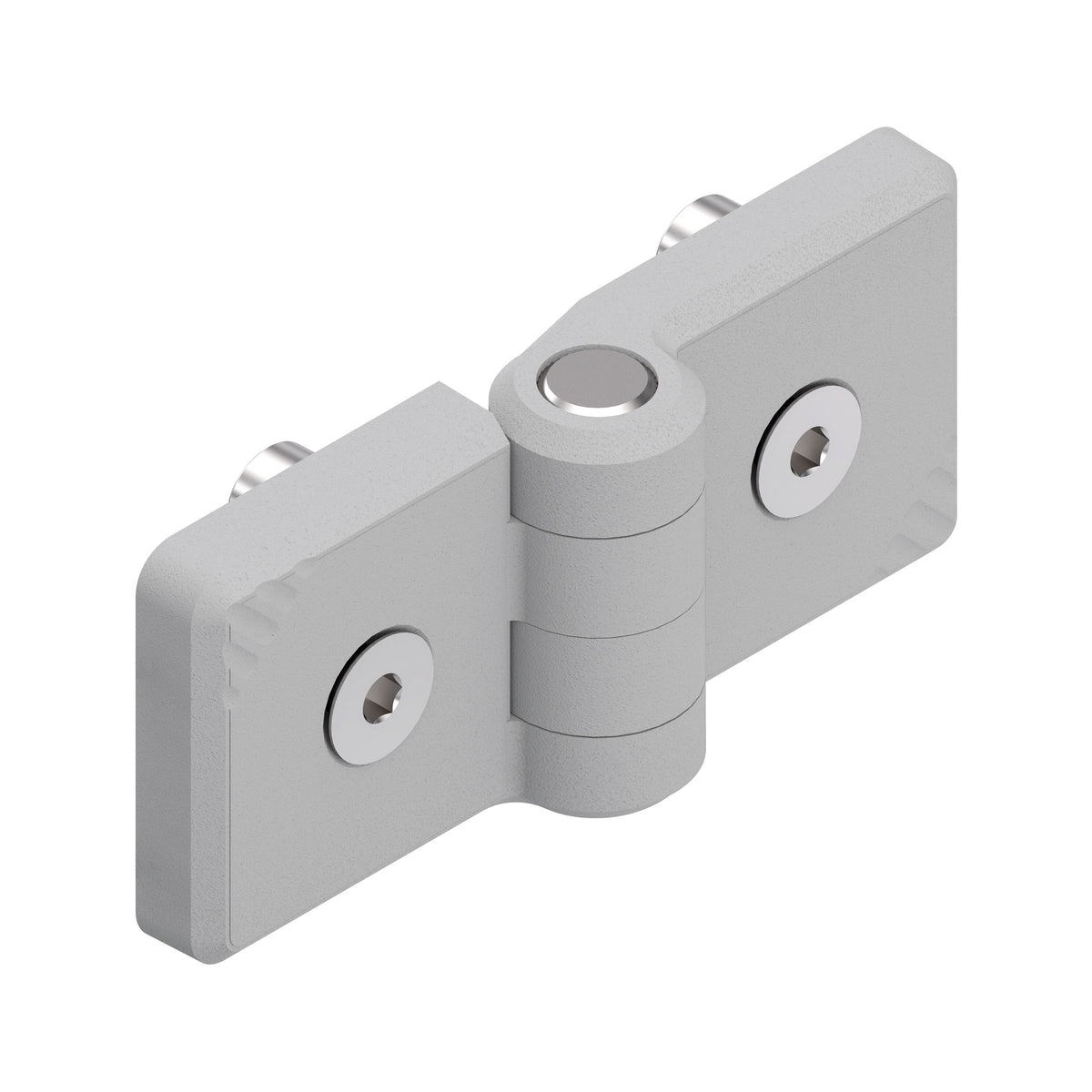

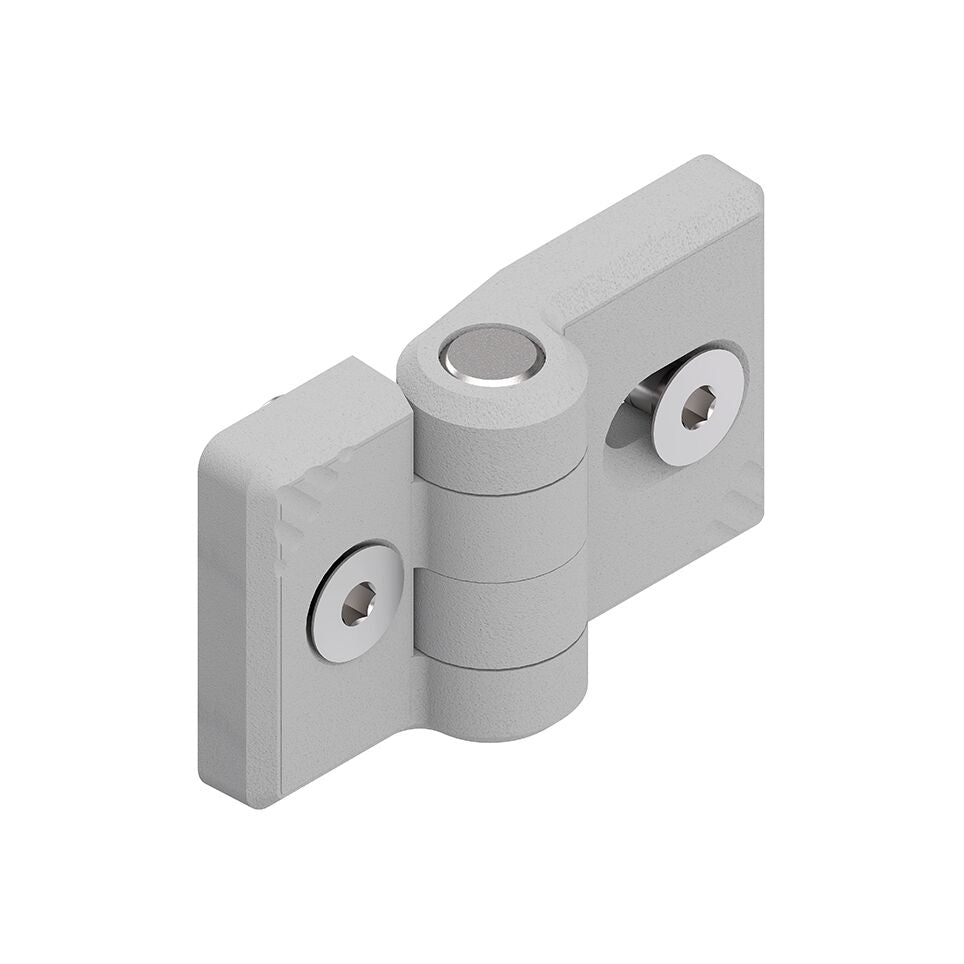

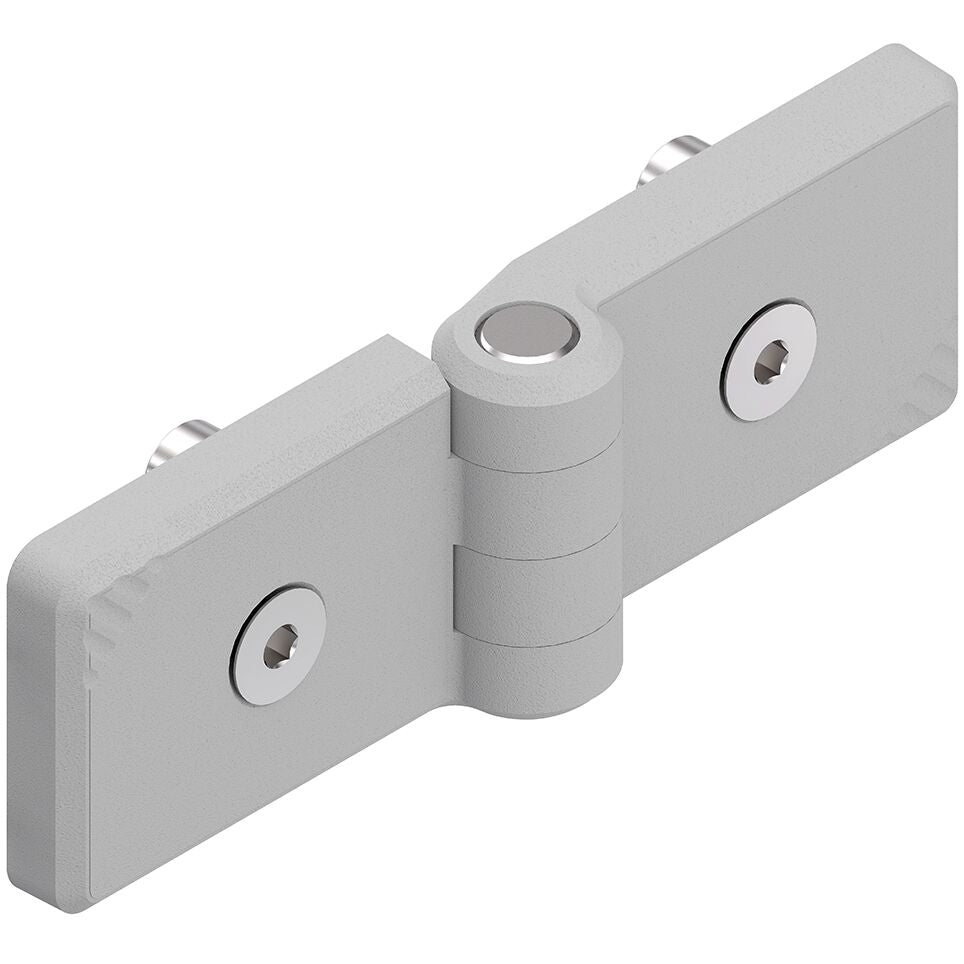

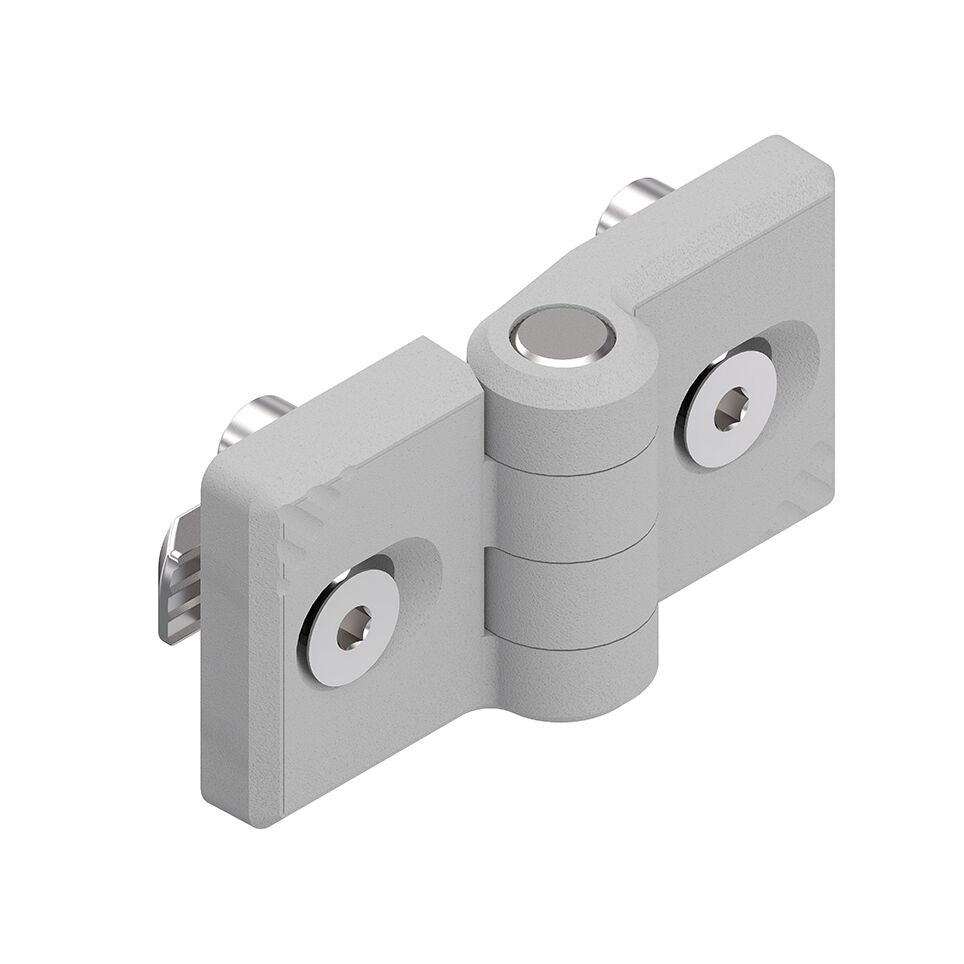

Charnière Plastique (polyamide)
Référence fournisseur : 3842554462
Prix HT12,69 €
Prix TTC15,23 €TVA 20 %
Accéder aux tarifs professionnels avec un compte validé.
Disponible
Contacter un expert technique
✓Assistance technique
✓Livraison professionnelle
Description
CHARNIÈRE PLASTIQUE (POLYAMIDE)

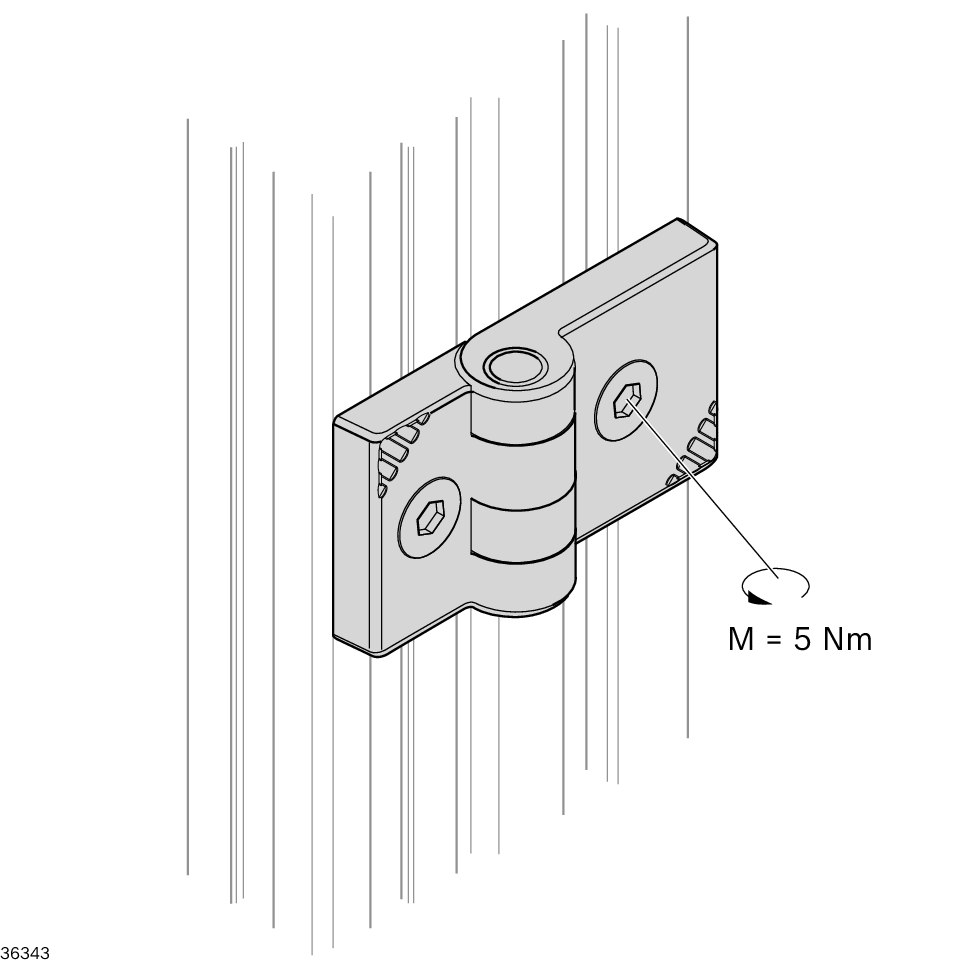

- Type de pose : Montage en rainure ou fixation directe sur panneaux de garnissage plans.
-
Installation simplifiée : Livré avec des tenons de centrage pour un positionnement rapide et un blocage efficace contre la rotation.
Matière : Polyamide (PA)
Caractéristiques clés
Montage dans la rainure
Montage possible sur panneaux de garnissage massifs
Boulons de centrage pour montage simple et en tant que sécurité antitorsion
Contenu de la livraison
Matériel de fixation inclus
Note matériau
Charnière: PA
Axe de charnière: Acier, galvanisé
Matériel de fixation: Acier, galvanisé
Caractéristiques des variantes
| Produit sélectionné 30x30 | Produit sélectionné 30x40/50 | Produit sélectionné 30x45 | Produit sélectionné 30x60 | Produit sélectionné 40x50 | Produit sélectionné 45x45 | Produit sélectionné 45x60 | Produit sélectionné 60x60 | |
|---|---|---|---|---|---|---|---|---|

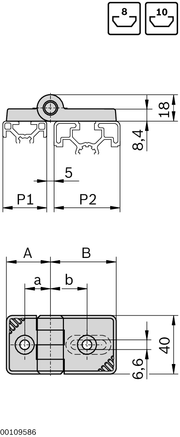

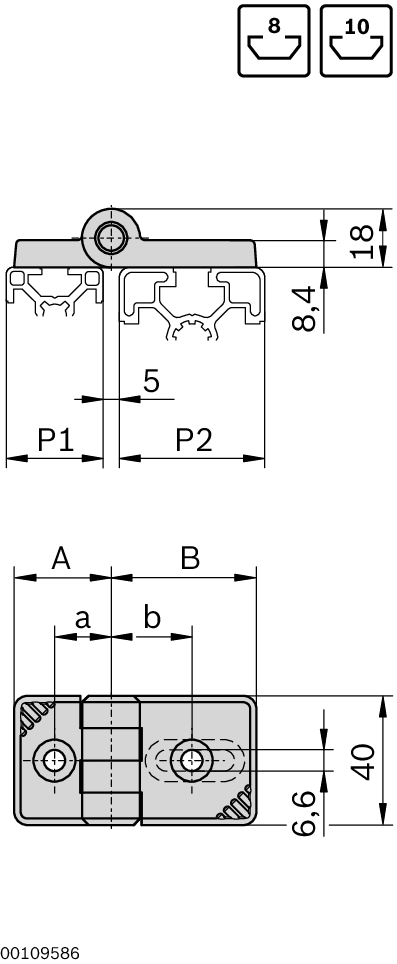

| Section | 30x30 | 30x40 | 30x45 | 30x60 | 40x50 | 45x45 | 45x60 | 60x60 |
| Rainure | 8 mm | 8 mm10 mm | 8 mm10 mm | 8 mm | 10 mm | 10 mm | 10 mm | 10 mm |
| Matière | PA | PA | PA | PA | PA | PA | PA | PA |
| Finition | Gris signalisation (RAL 7004) | Gris signalisation (RAL 7004) | Gris signalisation (RAL 7004) | Gris signalisation (RAL 7004) | Gris signalisation (RAL 7004) | Gris signalisation (RAL 7004) | Gris signalisation (RAL 7004) | Gris signalisation (RAL 7004) |
| Longueur | 30 mm | 30 mm | 30 mm | 30 mm | 40 mm | 45 mm | 45 mm | 60 mm |
| Unité de vente | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Réf. nationale | 0234-0781454 | V767-0787571 | 0234-0781321 | V767-0788000 | V767-0787993 | 0234-0781437 | V767-0787999 | V767-0788016 |
| Réf. fournisseur | 3842554458 | 3842554460 | 3842554462 | 3842554464 | 3842554466 | 3842554468 | 3842554470 | 3842554472 |
| Fiche technique | Fiche technique | Fiche technique | Fiche technique | Fiche technique | Fiche technique | Fiche technique | Fiche technique | Fiche technique |
| Fichier CAD | CAD | CAD | CAD | CAD | CAD | CAD | CAD | CAD |
| Matériel de fixation inclus | 2 vis à tête fraisée DIN 7991-M6x16 2 écrous à tête rectangulaire, rainure 8, M6 | 1 vis à tête fraisée DIN 7991-M6x16 1 écrou à tête rectangulaire, rainure 8, M6 1 vis à tête fraisée DIN 7991-M6x18 1 écrou à tête rectangulaire, rainure 10, M6 | 1 vis à tête fraisée DIN 7991-M6x16 1 écrou à tête rectangulaire, rainure 8, M6 1 vis à tête fraisée DIN 7991-M6x18 1 écrou à tête rectangulaire, rainure 10, M6 | 1 vis à tête fraisée DIN 7991-M6x16 1 écrou à tête rectangulaire, rainure 8, M6 1 vis à tête fraisée DIN 7991-M6x18 1 écrou à tête rectangulaire, rainure 10, M6 | 2 vis à tête fraisée DIN 7991-M6x18 2 écrous à tête rectangulaire, rainure 10, M6 | 2 vis à tête fraisée DIN 7991-M6x18 2 écrous à tête rectangulaire, rainure 10, M6 | 2 vis à tête fraisée DIN 7991-M6x18 2 écrous à tête rectangulaire, rainure 10, M6 | 2 vis à tête fraisée DIN 7991-M6x18 2 écrous à tête rectangulaire, rainure 10, M6 |
