Bosch Rexroth
Élément de jonction 45°
Référence fournisseur : 3842554448
Prix HT21,71 €
Prix TTC26,05 €TVA 20 %
Accéder aux tarifs professionnels avec un compte validé.
Disponible
Contacter un expert technique
✓Assistance technique
✓Livraison professionnelle
Description

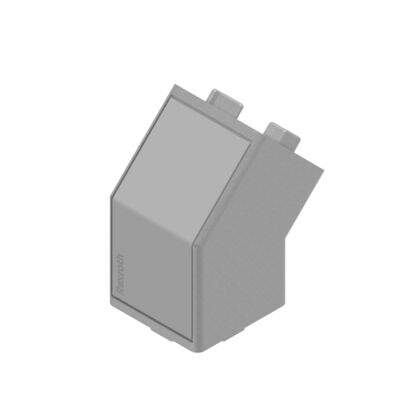

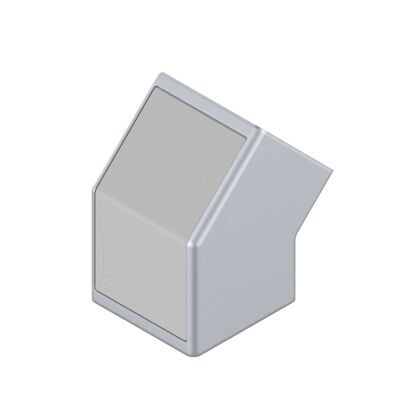

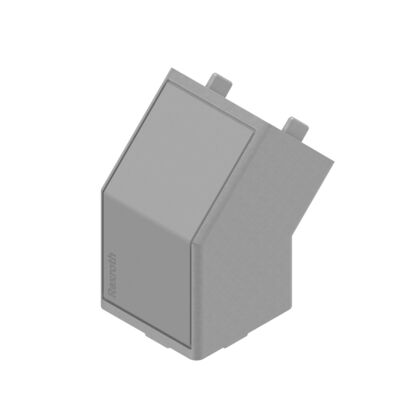

ÉLÉMENT DE JONCTION 45°
Connecteur à 45° pour profilés

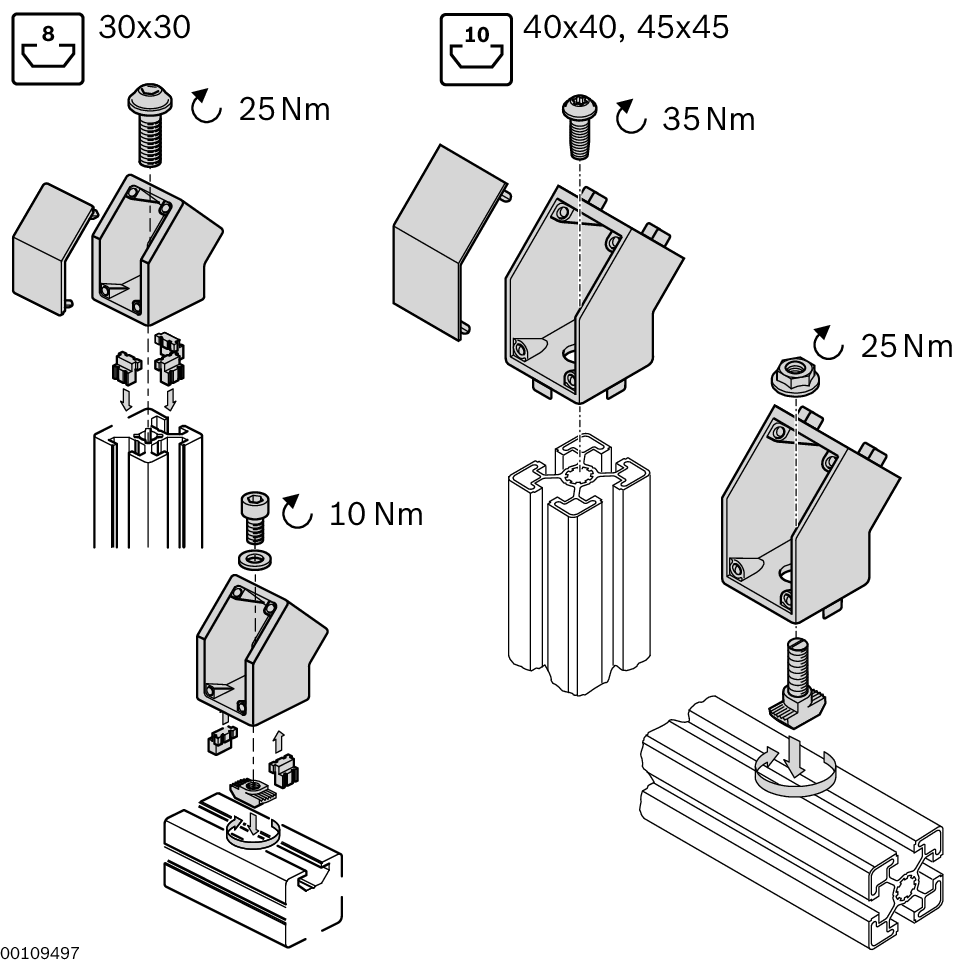

- Usage : Fixation en extrémité de profilé ou dans la rainure du profilé.
- Montage rapide : Les ergots de centrage facilitent le positionnement (il suffit de les casser pour un montage dans la rainure).
- Prêt à l'emploi : Aucun usinage requis.
Matière : Aluminium moulé.
Caractéristiques clés

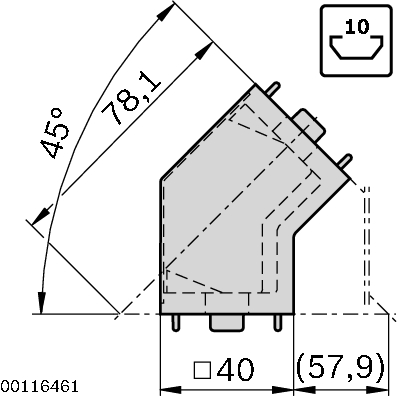

Équerre de jonction à 45° pour profilés 40x40 et 45x45. Montage en extrémité de profilé ou en rainure sans aucun usinage. Ergots de centrage amovibles inclus pour simplifier la pose.
Contenu de la livraison
Kit incluant matériel de fixation, caches
Note matériau
Raccord de connexion 45° : Aluminium moulé
Matériel de fixation : acier, galvanisé
Caractéristiques des variantes

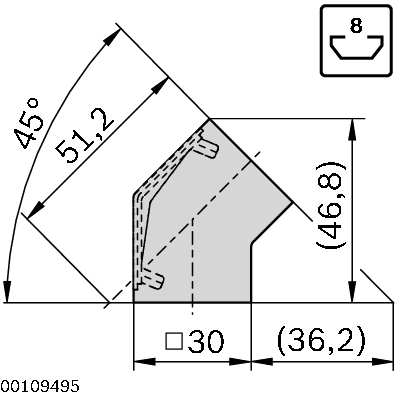

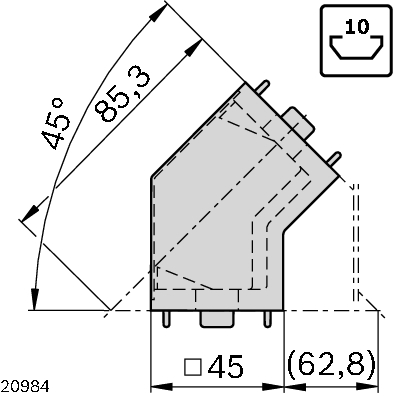

| Produit sélectionné 30x30 | Produit sélectionné 40x40 | Produit sélectionné 45x45 | |
|---|---|---|---|
| Section | 30X30 | 40x40 | 45x45 |
| Rainure | 8 mm | 10 mm | 10 mm |
| Matière | Zinc moulé sous pression | Aluminium moulé | Aluminium moulé |
| Finition | Gris signalisation (RAL 7004) | Gris signalisation (RAL 7004) | |
| Unité de vente | 1 | 1 | 1 |
| Réf. nationale | 0234-1476357 | 0234-1476356 | 0234-1476355 |
| Réf. fournisseur | 3842554446 | 3842554448 | 3842554450 |
| ESD (antistatique) | Oui | ||
| Fiche technique | Fiche technique | Fiche technique | Fiche technique |
| Fichier CAD | CAD | CAD | CAD |
| Matériel de fixation inclus | 1 rondelle DIN 125 6,4 1 vis à tête cylindrique ISO 4762 M6x12 1 vis à tête cylindrique ISO 4762 M8x16 1 écrou à tête rectangulaire, rainure de 10 mm, M8 1 écrou à tête rectangulaire, rainure de 8 mm, M6 2 vis S8x25 | 2 vis S12x30 1 écrou de butée M8 1 vis à tête rectangulaire M8x20 | 2 vis S12x30 1 écrou de butée M8 1 vis à tête rectangulaire M8x20 |
