Équerre | Clé de 13 – Clé de 13 Productique

Caractéristiques clés

Montage rapide et précis : Les ergots de centrage assurent un alignement parfait et empêchent la rotation. Sans usinage requis sur les profilés.
Adaptabilité : Pour un montage sur surface plane ou sans rainure, cassez simplement les ergots à l'aide d'un tournevis plat.

Caractéristiques des variantes

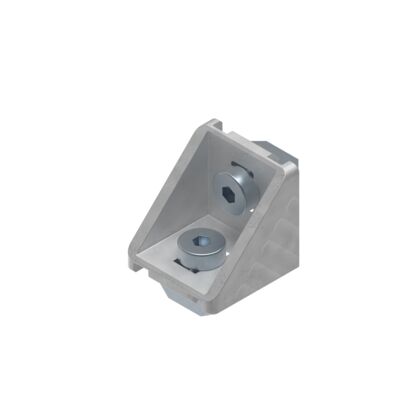

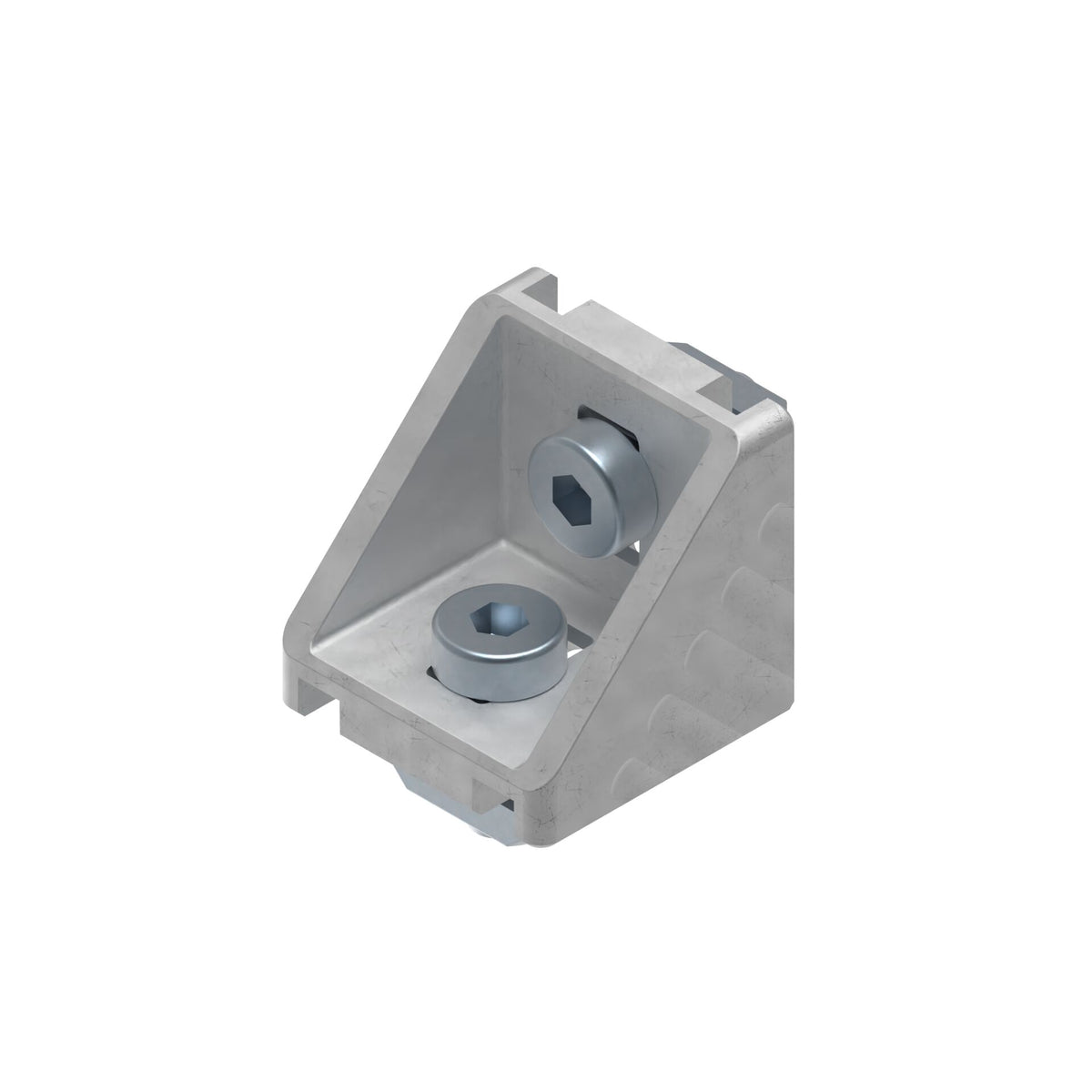

	Produit sélectionné 20x20 / Rainure 6/6 / Avec	Produit sélectionné 30x30 / Rainure 8/8 / Avec	Produit sélectionné 30x30 / Rainure 8/8 / Sans	Produit sélectionné 30x30 / Rainure 8/10 / Avec	Produit sélectionné 30x30 / Rainure 10/10 / Avec	Produit sélectionné 30x60 / Rainure 8/8 / Avec	Produit sélectionné 30x60 / Rainure 8/8 / Sans	Produit sélectionné 40x40 / Rainure 10/10 / Avec	Produit sélectionné 40x40 / Rainure 10/10 / Sans	Produit sélectionné 40x80 / Rainure 10/10 / Avec	Produit sélectionné 40x80 / Rainure 10/10 / Sans	Produit sélectionné 45x45 / Rainure 10/10 / Avec	Produit sélectionné 45x45 / Rainure 10/10 / Sans	Produit sélectionné 45x90 / Rainure 10/10 / Avec	Produit sélectionné 45x90 / Rainure 10/10 / Sans	Produit sélectionné 60x60 / Rainure 8/8 / Sans	Produit sélectionné 80x80 / Rainure 10/10 / Avec	Produit sélectionné 80x80 / Rainure 10/10 / Sans	Produit sélectionné 90x90 / Rainure 10/10 / Avec	Produit sélectionné 90x90 / Rainure 10/10 / Sans
Section	20x20	30x30	30x30	30x30	30x30	30x60	30x60	40x40	40X40	40x80	40x80	45x45	45x45	45X90	45x90	60x60	80X80	80x80	90x90	90x90
Rainure	6 mm	8 mm	8 mm	8 mm	10 mm	8 mm	8 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	10 mm	8 mm	10 mm	10 mm	10 mm	10 mm
Matière	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion		Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion	Aluminium moulé sous pression, traité par vibro-abrasion
Longueur	20 mm	30 mm	30 mm	30 mm	30 mm	30 mm	60 mm	40 mm	40 mm	80 mm	80 mm	45 mm	45 mm	90 mm	90 mm	60 mm	80 mm	80 mm	90 mm	90 mm
Unité de vente	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1

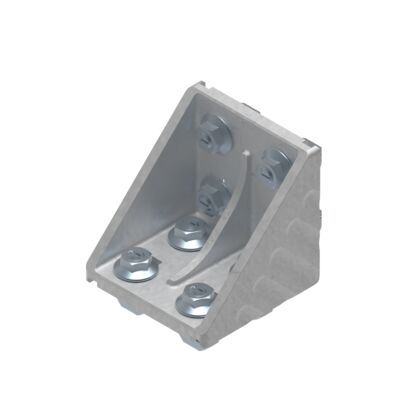

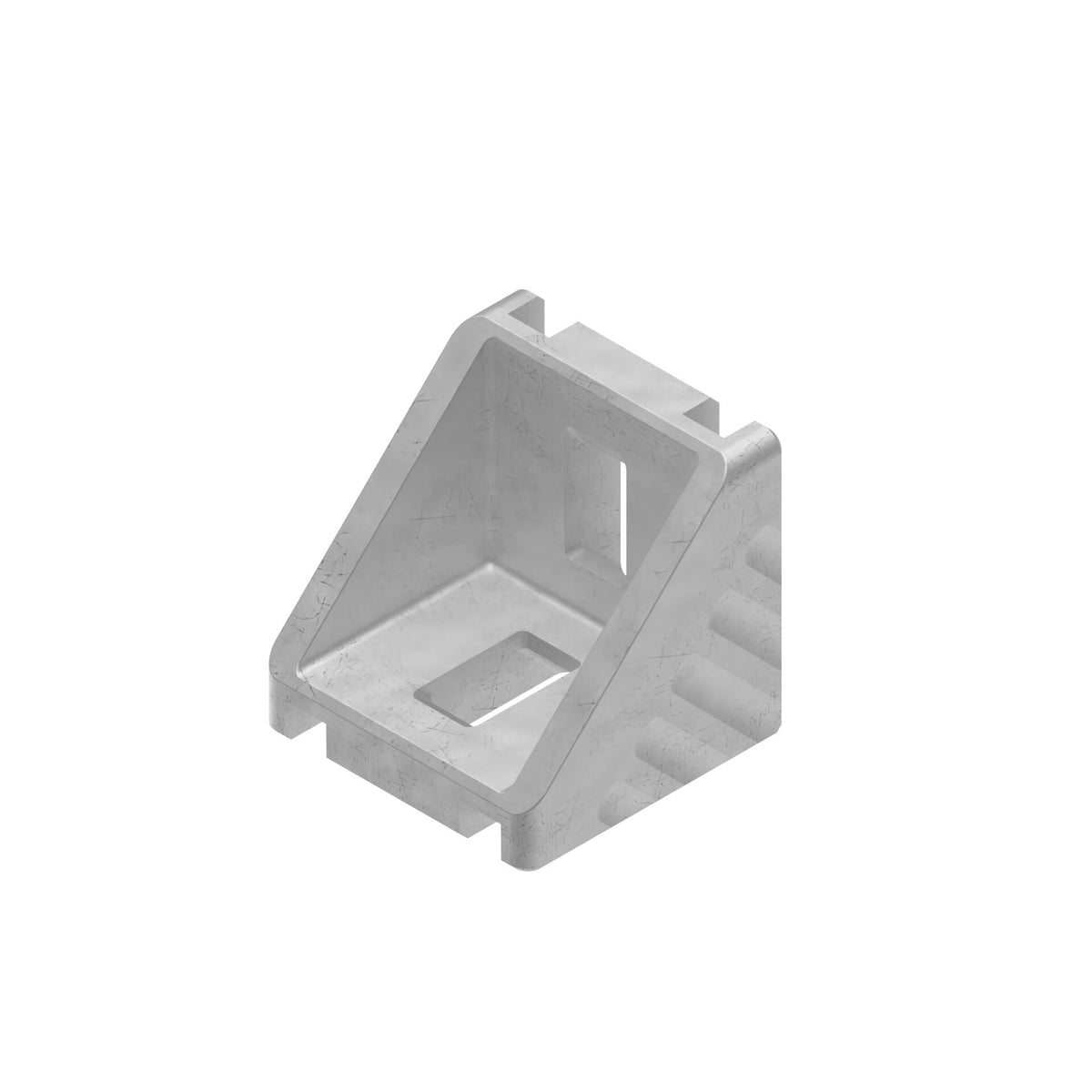

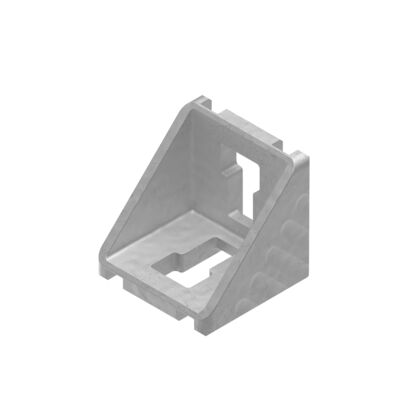

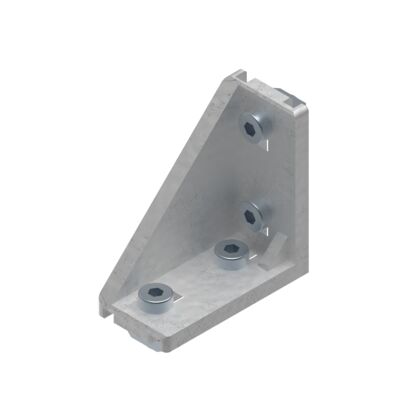

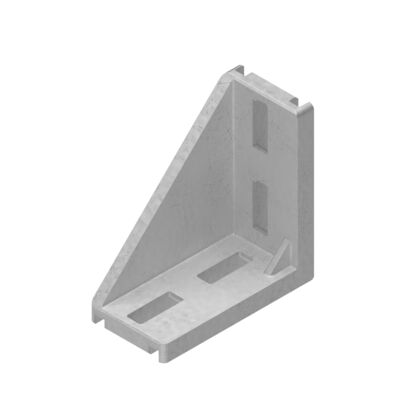

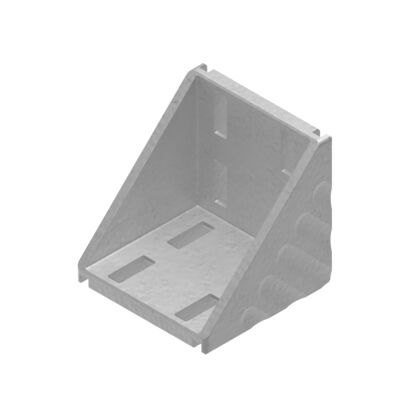

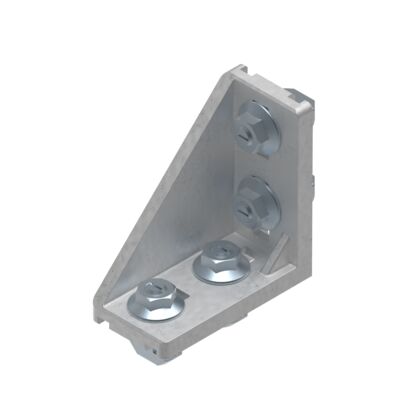

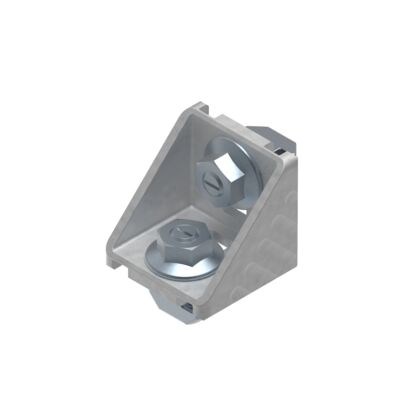

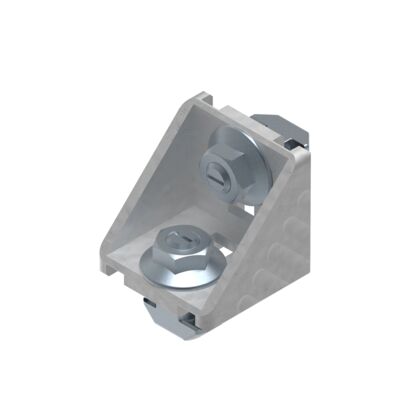

Réf. nationale	0234-0318051	0234-0318054	0234-1172722	0234-0318055	0234-1476510	0234-0318058	0234-0318057	0234-0318096	0234-0318082	0234-0318097	0234-0318083	0234-0318063	0234-1172723	0234-0318065	0234-0318064	0234-0318059	0234-0318104	0234-1476505	0234-0318067	0234-0318066
Réf. fournisseur	3842523511	3842523528	3842523525	3842523530	3842523532	3842523541	3842523538	3842529383	3842528967	3842529386	3842529005	3842523561	3842523558	3842523570	3842523567	3842523546	3842530360	3842530231	3842523578	3842523575
ESD (antistatique)	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui
Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique	Fiche technique
Fichier CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD	CAD
Matériel de fixation inclus	2 vis à tête cylindrique DIN 7984-M6x12 2 écrous à tête rectangulaire, rainure 8, M6	2 vis à tête cylindrique DIN 7984-M6x14 2 écrous à tête rectangulaire, rainure 8, M6	Non fourni, à prévoir par vos soins.	Matériel de fixation inclus	2 vis à tête cylindrique DIN 7984-M6x18 2 écrous à tête rectangulaire, rainure 10, M6 4 pièces intermédiaires 8/10	Matériel de fixation inclus	Non fourni, à prévoir par vos soins.	2 vis à tête rectangulaire M8x20 2 écrous de butée M8	Non fourni, à prévoir par vos soins.	4 vis à tête rectangulaire M8x25 4 écrous de butée M8	Non fourni, à prévoir par vos soins.	2 vis à tête rectangulaire M8x25 2 écrous de butée M8	Non fourni, à prévoir par vos soins.	4 vis à tête rectangulaire M8x25 4 écrous de butée M8	Non fourni, à prévoir par vos soins.	Non fourni, à prévoir par vos soins.	8 vis à tête rectangulaire M8x25 8 écrous de butée M8	Non fourni, à prévoir par vos soins.	8 vis à tête rectangulaire M8x25 8 écrous de butée M8	Non fourni, à prévoir par vos soins.
Compatibilités fournisseur	Pièce intermédiaire pour rainure de 8 mm (3842523516)	Pièce intermédiaire pour rainure de 8 mm (3842523516)	Pièce intermédiaire pour rainure de 8 mm (3842523516)				Compatible avec les rainures de 10 mm avec l'adaptateur de rainure 8/10 et vis marteau M8x20 avec écrou M8.					Coulisseau retiré (3842523593)	Coulisseau retiré (3842523593)			Compatible avec les rainures de 10 mm avec l'adaptateur de rainure 8/10 et vis marteau M8x20 avec écrou M8.
