Bosch Rexroth

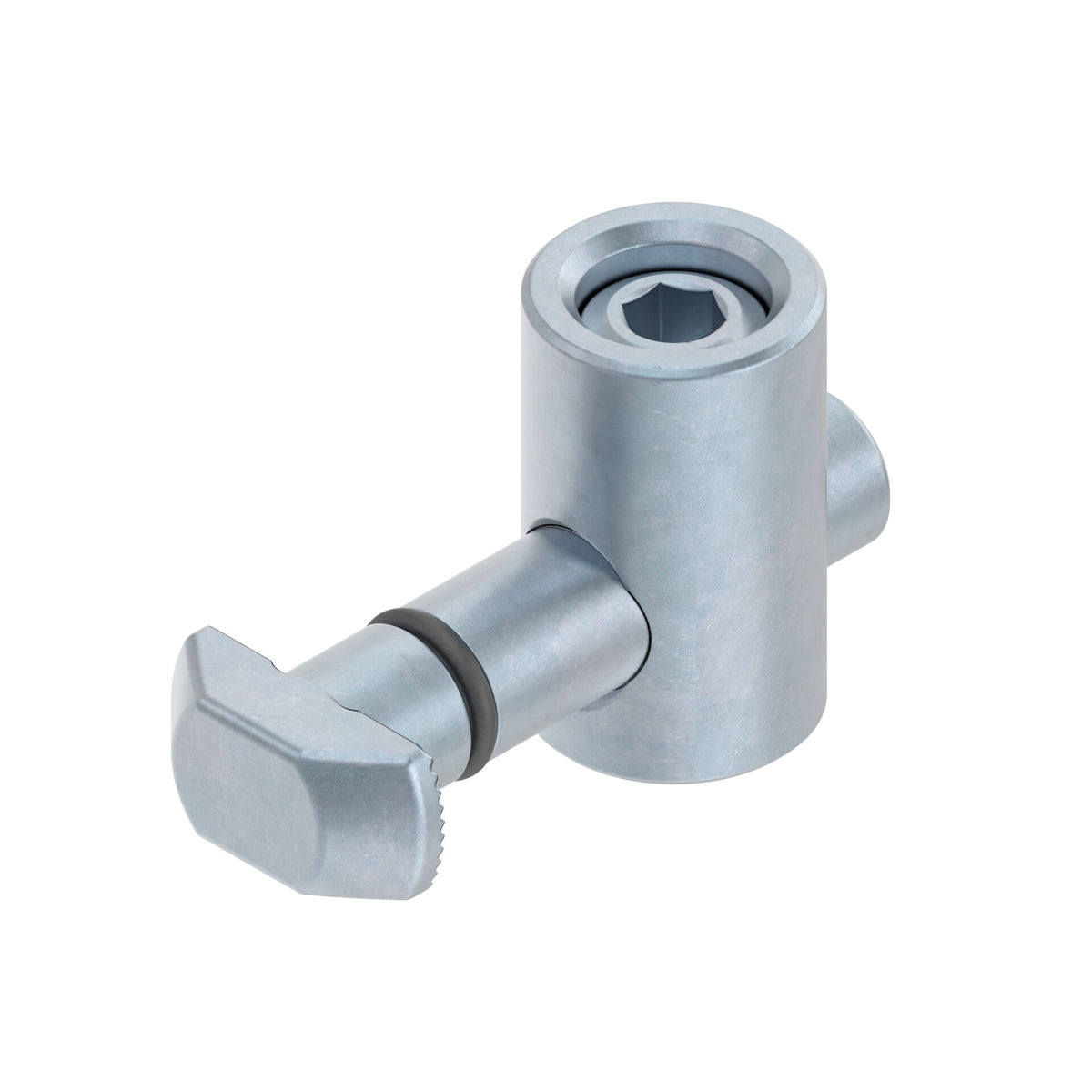

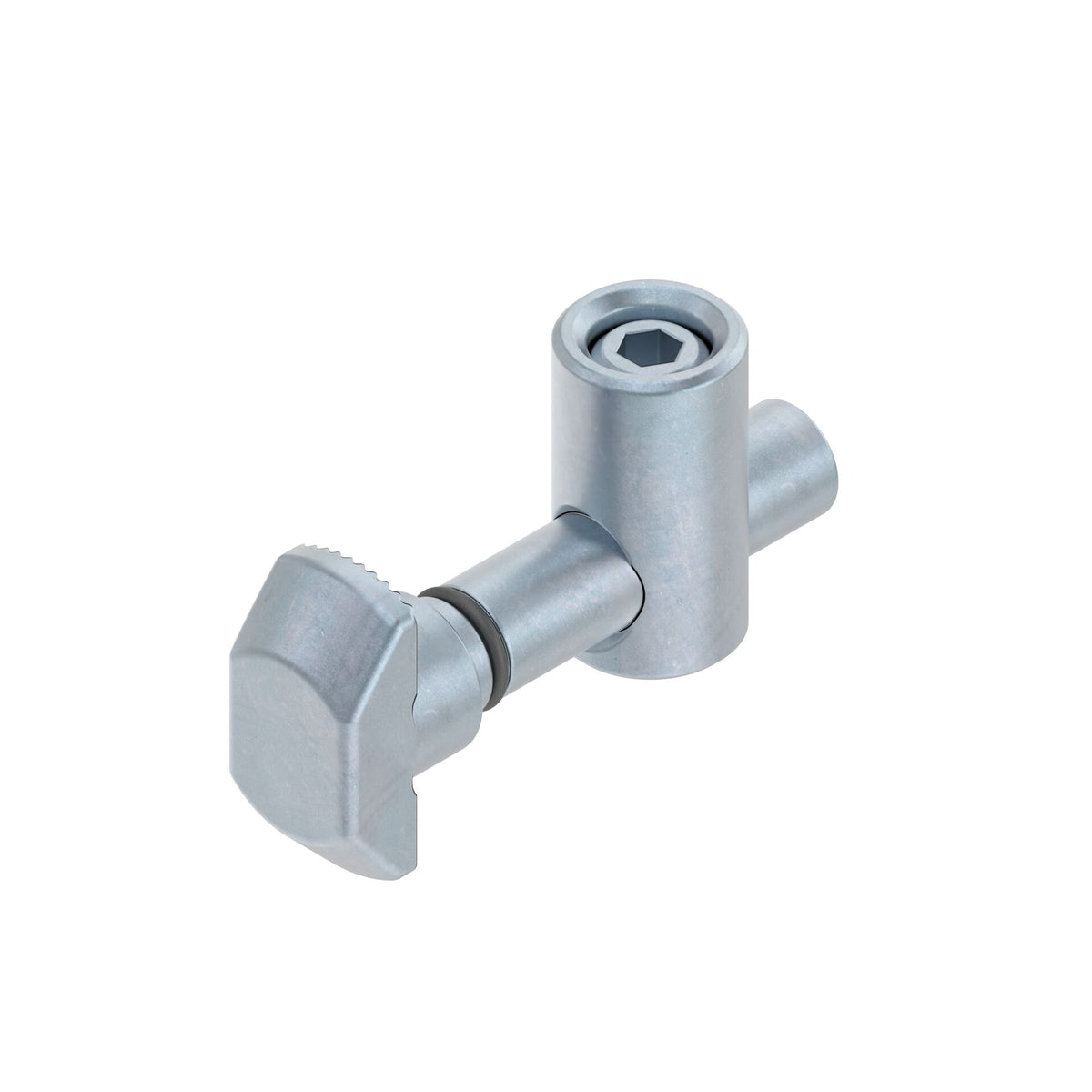

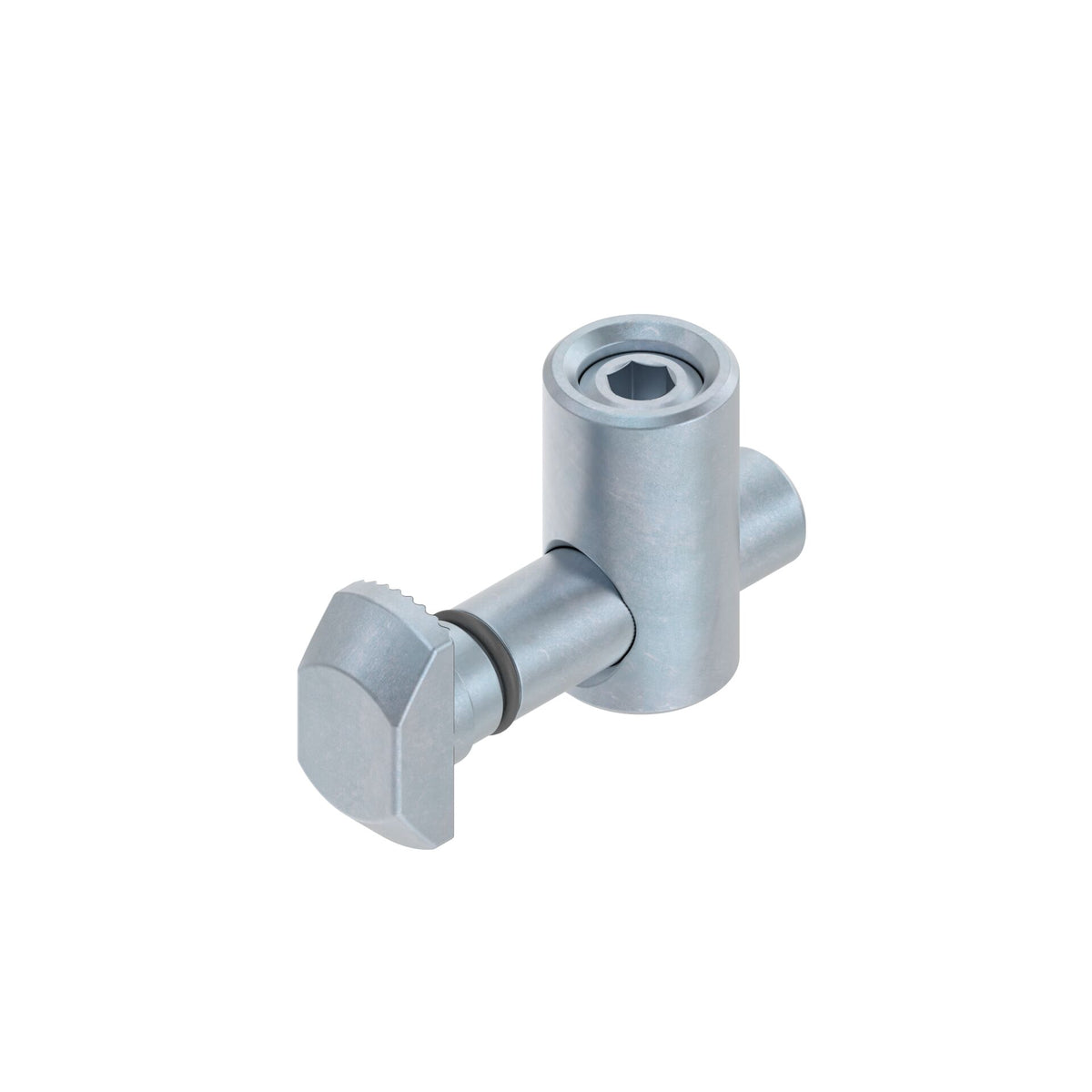

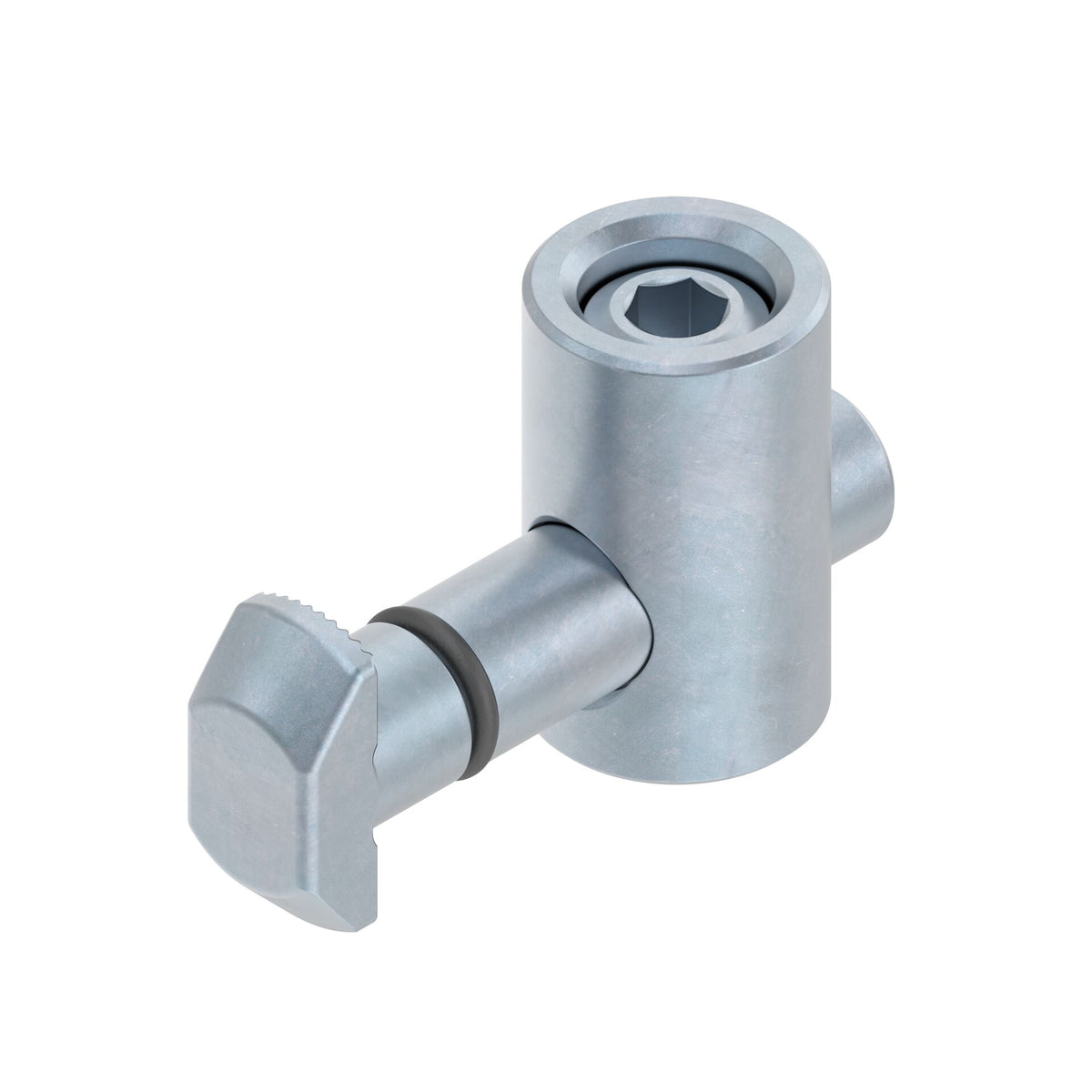

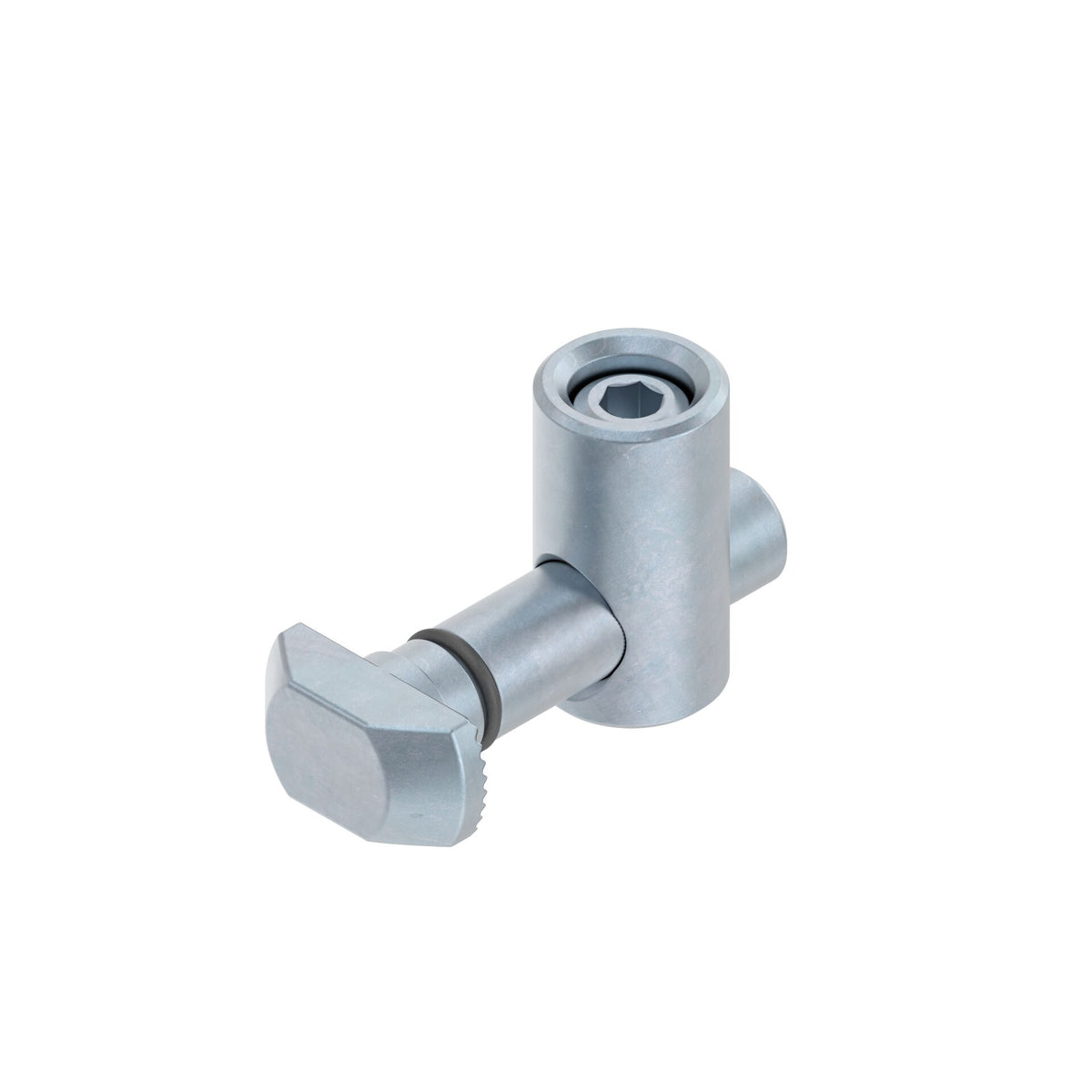

Joint de serrage rapide
Référence fournisseur : 3842535459
Prix HT3,78 €
Prix TTC4,54 €TVA 20 %
Accéder aux tarifs professionnels avec un compte validé.
Disponible
Contacter un expert technique
✓Assistance technique
✓Livraison professionnelle
Description
JOINT DE SERRAGE RAPIDE

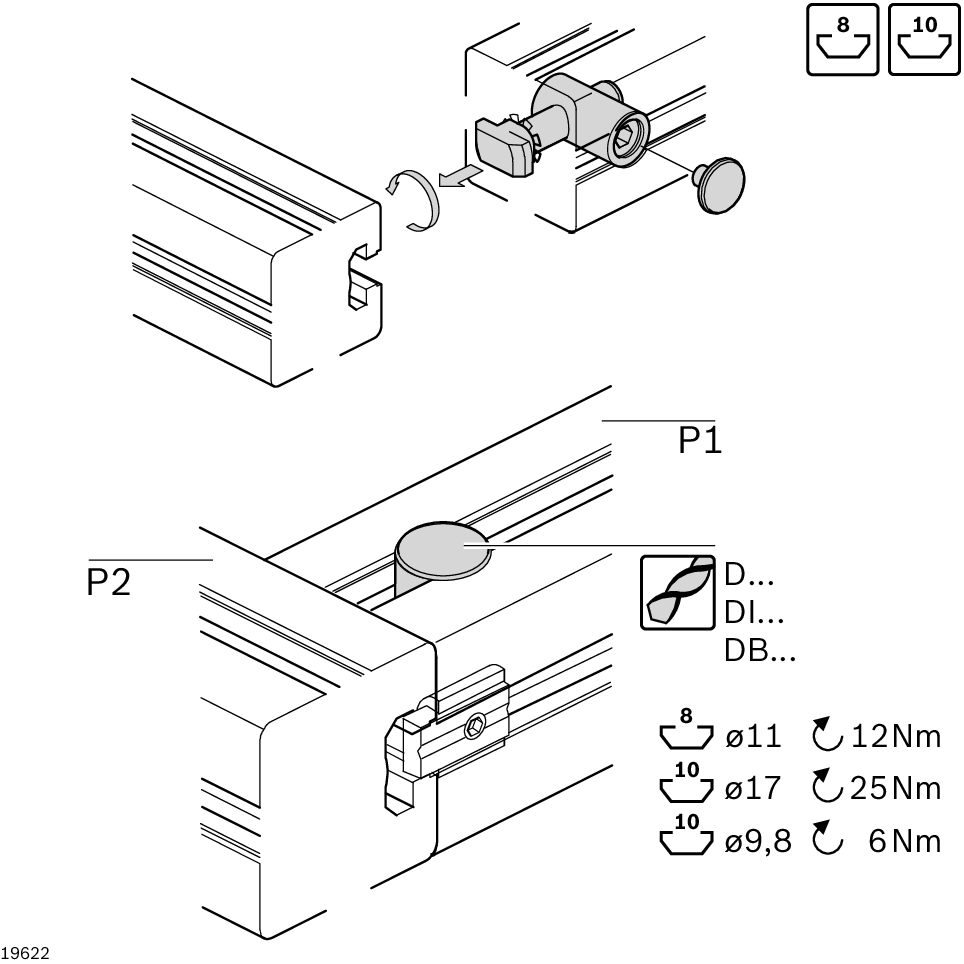

Pour assembler perpendiculairement deux profilés.
- Montage facile : Les outils restent très accessibles pendant l'assemblage, même en hauteur grâce au joint torique de maintien.
- Ajustement simple : Vous pouvez orienter le joint de serrage rapide directement dans la rainure sur le lieu de montage.

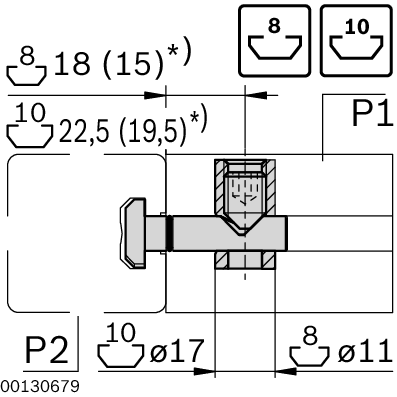

- Usinage requis : Nécessite un perçage borgne (DI, DB11, DB17) ou un trou débouchant (DI, D11, D17).
- Attention : Si vous utilisez une plaque de fermeture, veillez à respecter les distances de perçage et les limites de charge.
Matière : Acier, galvanisé.
Caractéristiques du produit
| Couleur | Argent |
|---|---|
| Matériau du matériel | Acier |
| Finition des fixations | acier galvanisé |
Caractéristiques clés
Pour la jonction perpendiculaire de deux profilés
Grande accessibilité pour les outils lors du montage
Le joint de serrage rapide peut être orienté dans la rainure de profilé sur l'emplacement de montage
Usinage des profilés : Perçage de logement à fond plein DI, DB11, DB17 ou trou traversant DI, D11, D17
Joint torique de fixation permettant un montage en hauteur
En cas d'utilisation d'une joue de protection, respecter les écarts d'espacement de perçage et de capacité de charge
Caractéristiques des variantes
| Produit sélectionné 0 degres / Rainure 8-8 | Produit sélectionné 0 degres / Rainure 8-10 | Produit sélectionné 0 degres / Rainure 10-10 | Produit sélectionné 90 degres / Rainure 8-8 | Produit sélectionné 90 degres / Rainure 10-10 | |
|---|---|---|---|---|---|
| Diamètre | 11.0 mm | 11.0 mm | 17.0 mm | 11.0 mm | 17.0 mm |
| Rainure | 8 mm | 8 mm10 mm | 10 mm | 8 mm | 10 mm |
| Matière | Acier, galvanisé | Acier, galvanisé | Acier, galvanisé | Acier, galvanisé | Acier, galvanisé |
| Unité de vente | 1 | 1 | 1 | 1 | 1 |
| Réf. nationale | 0234-0320180 | 0234-1476500 | 0234-0320179 | 0234-0320182 | 0234-0320183 |
| Réf. fournisseur | 3842535459 | 3842535464 | 3842535458 | 3842535465 | 3842535466 |
| ESD (antistatique) | Oui | Oui | Oui | Oui | Oui |
| Fiche technique | Fiche technique | Fiche technique | Fiche technique | Fiche technique | Fiche technique |
| Fichier CAD | CAD | CAD | CAD | CAD | CAD |

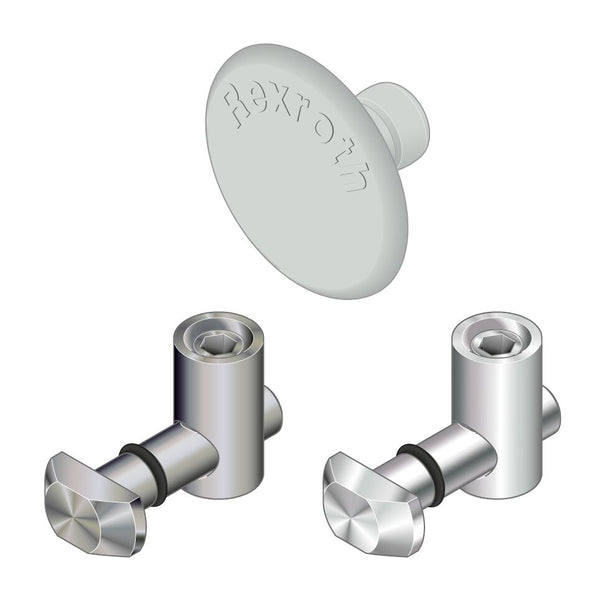

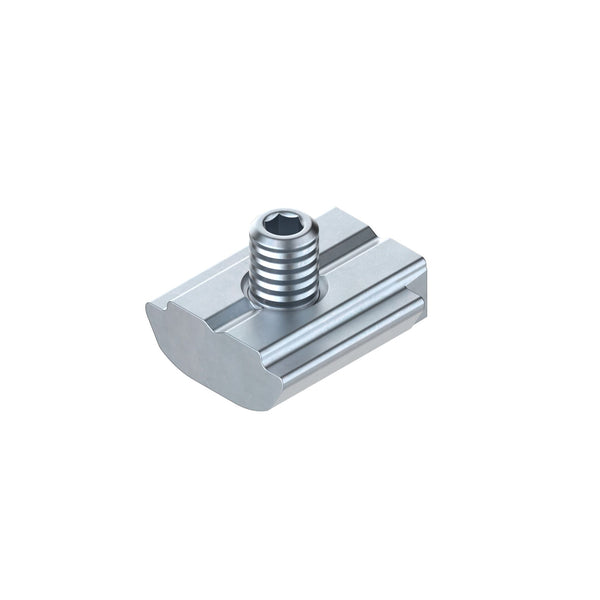

| Compatibilités fournisseur | 3842528577 - DISP DE FORAGE N8-D11/7,8 3842530325 - SECURITE ANTI-ROTATION 8 M5 3842551026 - JOUE DE PROTECTION 30, GREY Sécurité antirotation Joue de protection Dispositif de perçage Cache | 3842551040 - CACHE D11, GREY Sécurité antirotation Joue de protection Dispositif de perçage Cache | 3842528574 - DISP DE FORAGE N10 D9,8 D17 D21 3842530326 - SECURITE ANTI-ROTATION 10 M6 3842530400 - DISP DE FORAGE N10-D9,8/17-P40+50 3842551028 - JOUE DE PROTECTION 40, GREY 3842551030 - JOUE DE PROTECTION 45, GREY Sécurité antirotation Joue de protection Dispositif de perçage Cache | 3842528577 - DISP DE FORAGE N8-D11/7,8 3842530325 - SECURITE ANTI-ROTATION 8 M5 3842551026 - JOUE DE PROTECTION 30, GREY Sécurité antirotation Joue de protection Dispositif de perçage Cache | 3842528574 - DISP DE FORAGE N10 D9,8 D17 D21 3842530326 - SECURITE ANTI-ROTATION 10 M6 3842530400 - DISP DE FORAGE N10-D9,8/17-P40+50 3842551028 - JOUE DE PROTECTION 40, GREY 3842551030 - JOUE DE PROTECTION 45, GREY Sécurité antirotation Joue de protection Dispositif de perçage Cache |
