Bosch Rexroth

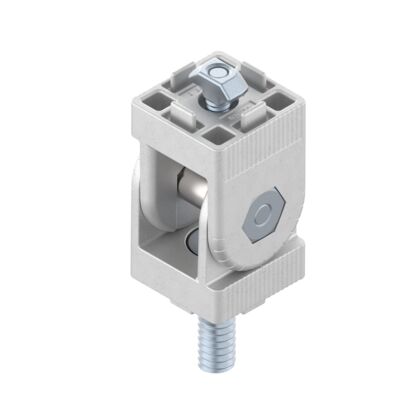

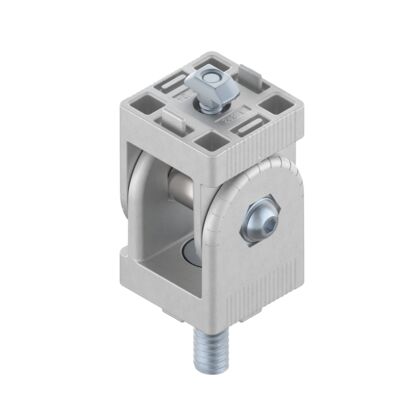

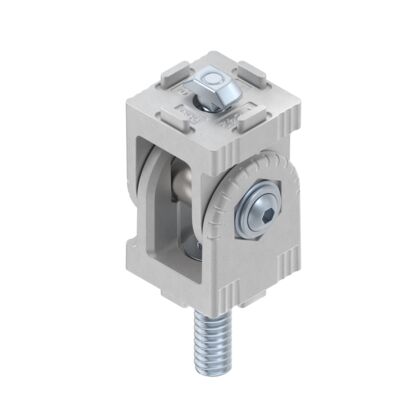

Articulation 180° avec entretoise
Référence fournisseur : 3842555659
Prix HT52,42 €
Prix TTC62,90 €TVA 20 %
Accéder aux tarifs professionnels avec un compte validé.
Disponible
Contacter un expert technique
✓Assistance technique
✓Livraison professionnelle
Description
ARTICULATION 180° avec entretoise
- Usage : Raccord articulé pour profilés (liaisons mobiles ou fixes, tout angle).
- Amplitude : Plage de pivotement de 180°.
- Précision : Graduation intégrée tous les 15° pour faciliter le réglage.

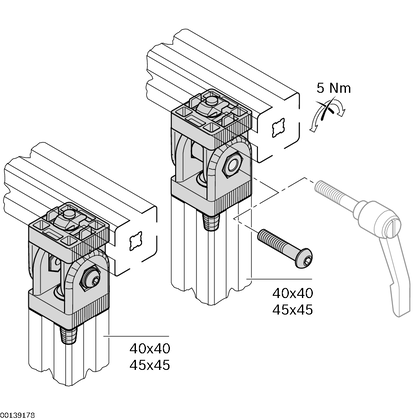

- Entretoise : Pour le blocage de l'articulation, peut être serrée (5 Nm) et réglée facilement au moyen d'un levier de serrage.
Matière : Aluminium moulé sous pression.
Caractéristiques clés
Raccord de profilé orientable à 180° (fixe ou mobile). Réglage angulaire libre avec graduation repère tous les 15°.
Contenu de la livraison
Matériel de fixation inclus
Note matériau
Articulation: Aluminium moulé sous pression
Matériel de fixation: Acier, galvanisé
Caractéristiques des variantes
| Produit sélectionné 20x20 | Produit sélectionné 40x40 | Produit sélectionné 45x45 | |
|---|---|---|---|

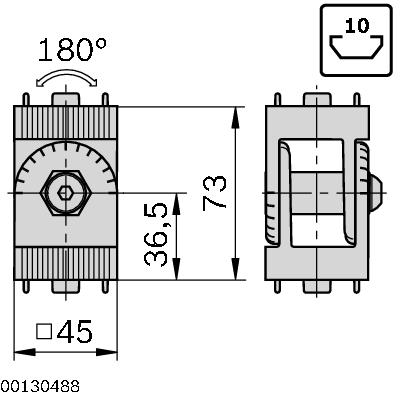

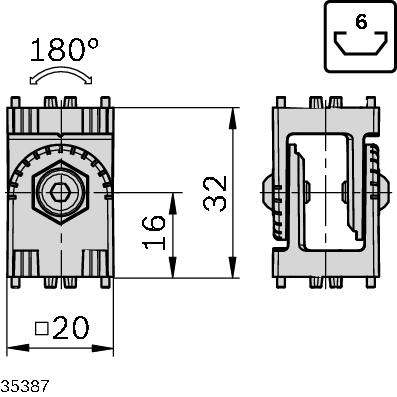

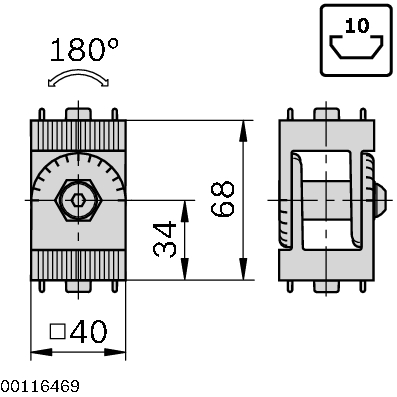

| Section | 20x20 | 40x40 | 45x45 |
| Rainure | 6 mm | 10 mm | 10 mm |
| Matière | Aluminium moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression |
| Unité de vente | 1 | 1 | 1 |
| Réf. nationale | V767-0787990 | 0234-0781480 | 0234-0781478 |
| Réf. fournisseur | 3842555659 | 3842543402 | 3842543404 |
| ESD (antistatique) | Oui | Oui | Oui |
| Fiche technique | Fiche technique | Fiche technique | Fiche technique |
| Fichier CAD | CAD | CAD | CAD |
| Matériel de fixation inclus | 2 vis S6x16 2 vis à tête à bride M4x6 2 écrous à tête rectangulaire, rainure 6, M4 | 2 vis S12x30 2 vis à tête à bride M8x16 2 écrous à tête rectangulaire, rainure 10, M8 | 2 vis S12x30 2 vis à tête à bride M8x16 2 écrous à tête rectangulaire, rainure 10, M8 |
