Bosch Rexroth

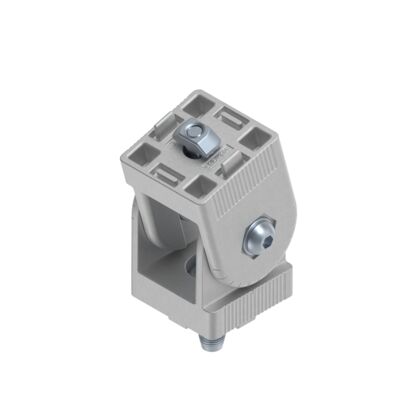

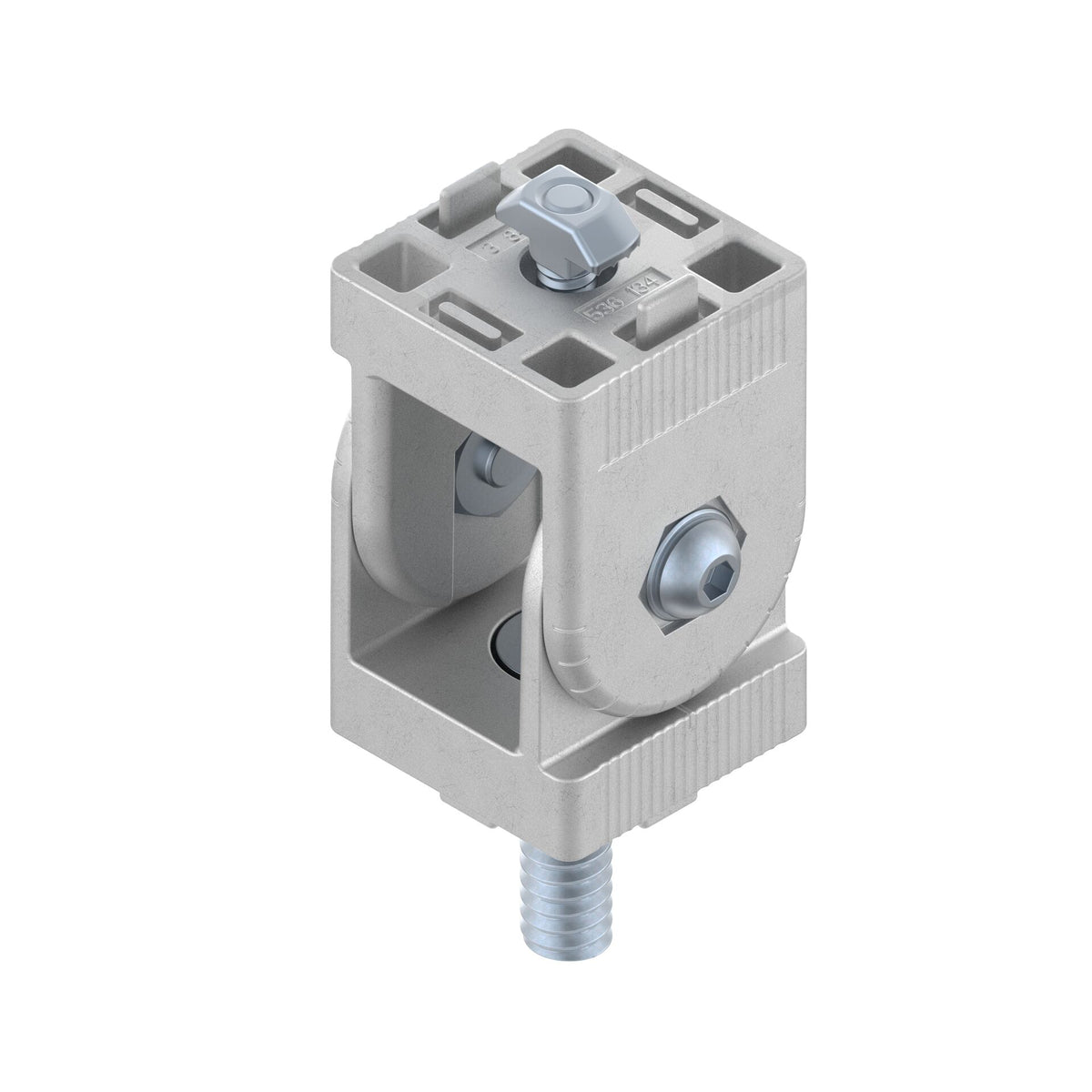

Articulation 180° sans entretoise
Référence fournisseur : 3842543401
Prix HT34,15 €
Prix TTC40,98 €TVA 20 %
Accéder aux tarifs professionnels avec un compte validé.
Disponible
Contacter un expert technique
✓Assistance technique
✓Livraison professionnelle
Description

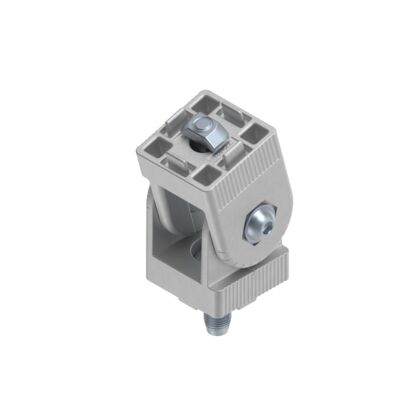

ARTICULATION 180° sans entretoise

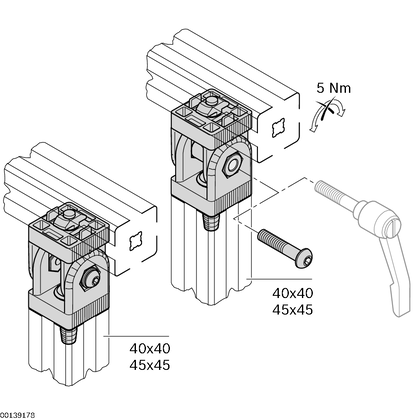

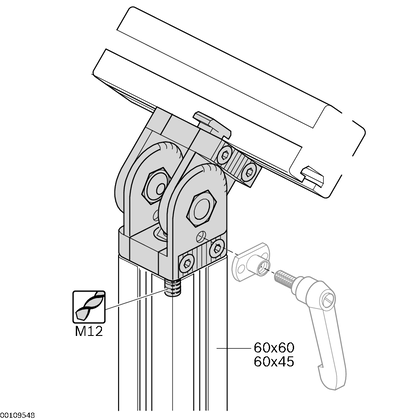

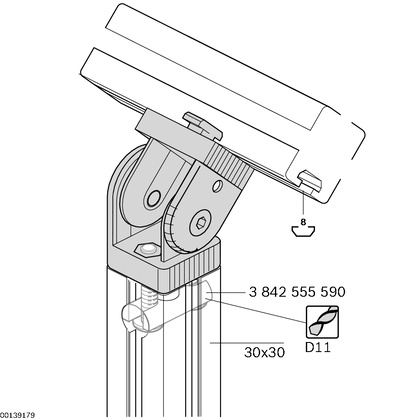

- Usage : Raccord articulé pour profilés (liaisons mobiles ou fixes, tout angle).
- Amplitude : Plage de pivotement de 180°.
- Précision : Graduation intégrée tous les 15° pour faciliter le réglage.
Matière : Aluminium moulé sous pression.
Caractéristiques clés
Raccord de profilé orientable à 180° (fixe ou mobile). Réglage angulaire libre avec graduation repère tous les 15°.
Contenu de la livraison
Matériel de fixation inclus
Note matériau
Articulation: Aluminium moulé sous pression
Matériel de fixation: Acier, galvanisé
Caractéristiques des variantes
| Produit sélectionné 30x30 | Produit sélectionné 40x40 | Produit sélectionné 45x45 | Produit sélectionné 60x45 | Produit sélectionné 60x60 | |
|---|---|---|---|---|---|

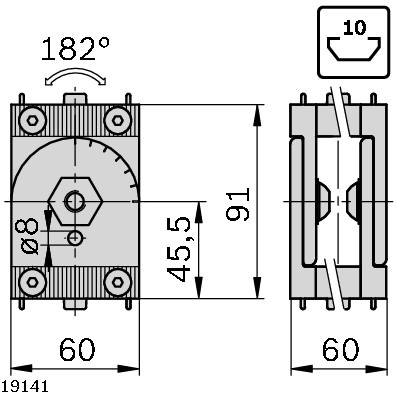

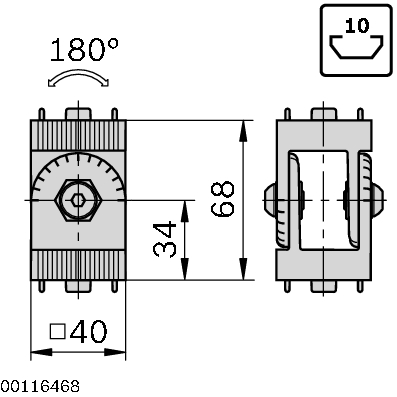

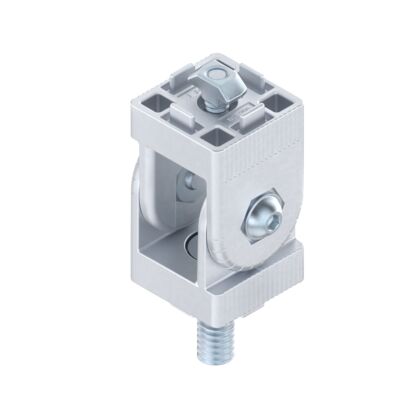

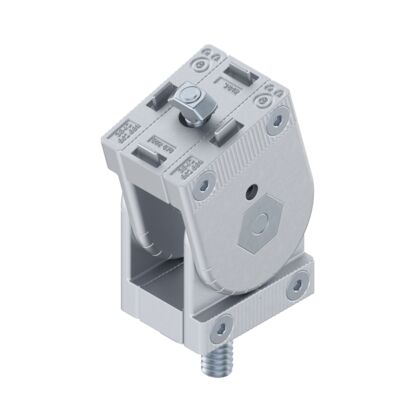

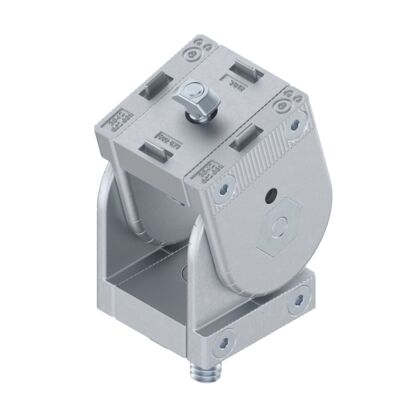

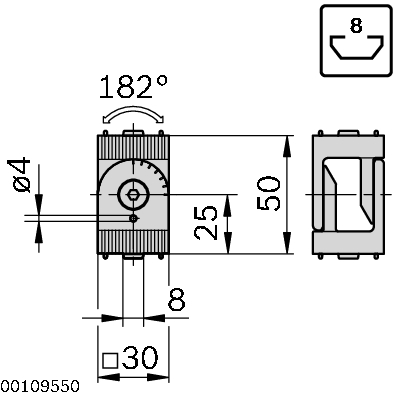

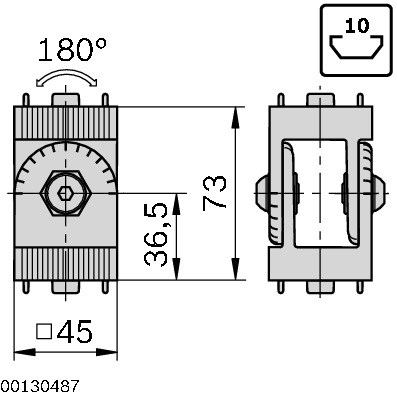

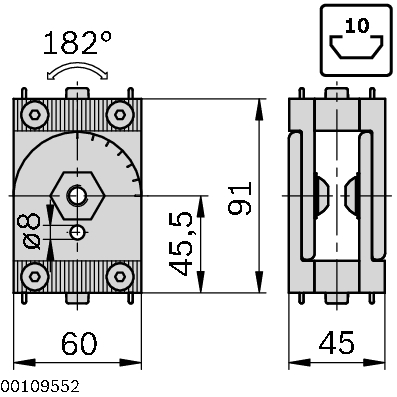

| Section | 30x30 | 40x40 | 45x45 | 60x45 | 60x60 |
| Rainure | 8 mm | 10 mm | 10 mm | 10 mm | 10 mm |
| Matière | Zinc moulé sous pression | Aluminium moulé sous pression | Aluminium moulé sous pression | Zinc moulé sous pression | Zinc moulé sous pression |
| Unité de vente | 1 | 1 | 1 | 1 | 1 |
| Réf. nationale | 0234-0319845 | 0234-0393265 | 0234-0781479 | V767-0788085 | V767-0787930 |
| Réf. fournisseur | 3842502683 | 3842543401 | 3842543403 | 3842502688 | 3842502687 |
| ESD (antistatique) | Oui | Oui | Oui | Oui | Oui |
| Fiche technique | Fiche technique | Fiche technique | Fiche technique | Fiche technique | Fiche technique |
| Fichier CAD | CAD | CAD | CAD | CAD | CAD |
| Matériel de fixation inclus | 2 vis à tête cylindrique DIN 7984-M6x12 2 écrous à tête rectangulaire M6x12 4 écrous hexagonaux DIN 934-M5 | 2 vis S12x30 2 vis à tête à bride M8x16 2 écrous à tête rectangulaire, rainure 10, M8 | 2 vis S12x30 2 vis à tête à bride M8x16 2 écrous à tête rectangulaire, rainure 10, M8 | 2 rondelles DIN 125-A8,4 2 vis à tête cylindrique DIN 7984-M12x40 2 vis à tête cylindrique DIN 7984-M8x20 2 écrous à tête rectangulaire, rainure 10, M8 | 2 rondelles DIN 125-8,4 2 vis à tête cylindrique DIN 7984-M8x20 2 écrous à tête rectangulaire, rainure 10, M8 |
